BÍCH V TRÒN ỐNG GIÓ TÔN MẠ KẼM, INOX 304 D300-D1300 | NHÀ SẢN XUẤT TÂN ĐẠI PHONG

Bích V Tròn Là Gì?

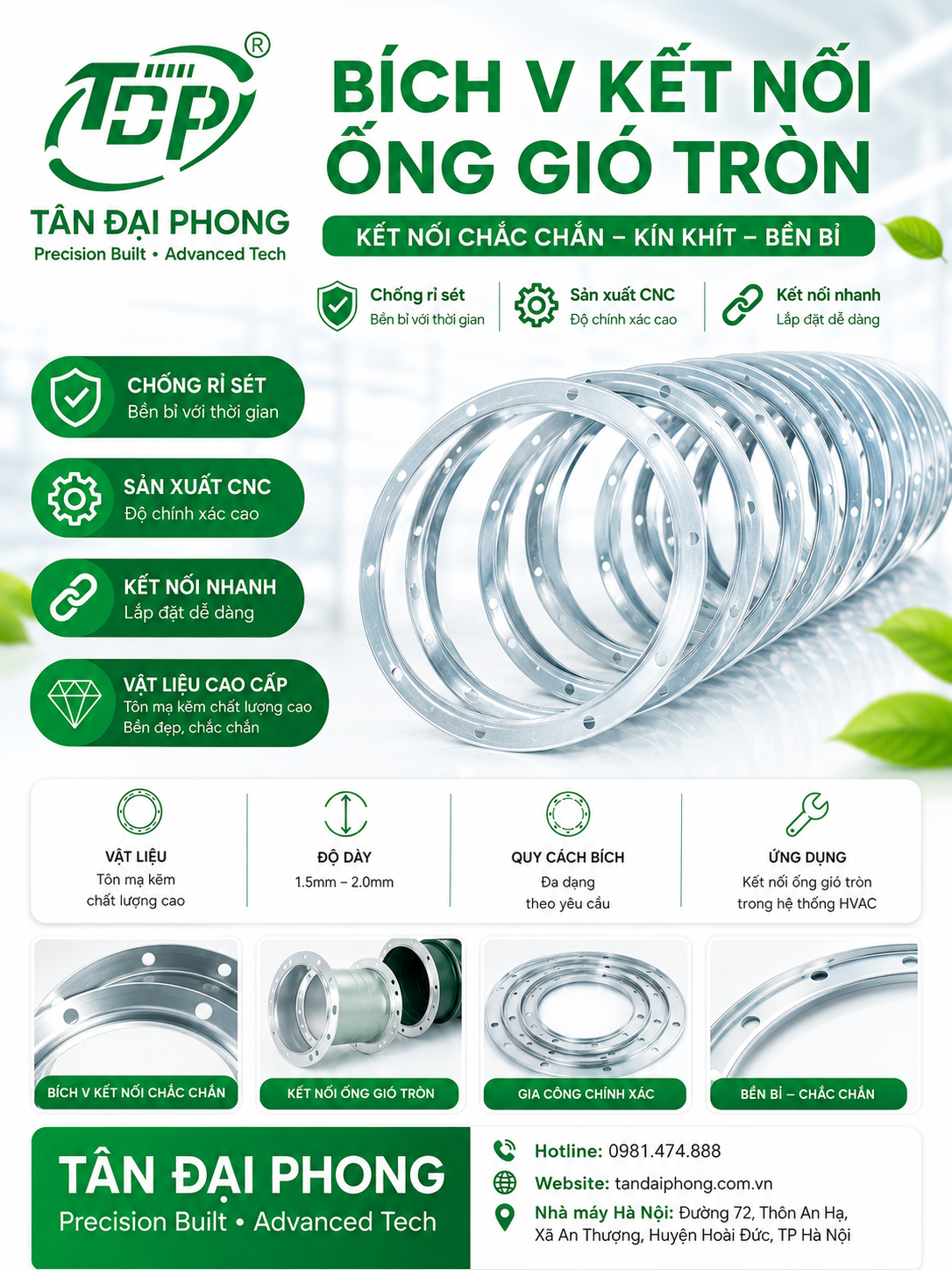

Bích V tròn là phụ kiện chuyên dùng để kết nối các đoạn ống gió tròn xoắn, cút tròn, tê tròn, côn thu tròn và các phụ kiện trong hệ thống thông gió công nghiệp, HVAC, hút bụi, hút khói và xử lý khí thải.

Sản phẩm có tiết diện dạng chữ V, kết hợp với gioăng cao su và bulong liên kết giúp tạo nên mối nối kín khí, chắc chắn và dễ dàng tháo lắp khi bảo trì hệ thống.

Hiện nay, bích V tròn là giải pháp kết nối được sử dụng phổ biến nhất cho các hệ thống ống gió tròn có đường kính từ D300mm đến D1300mm.

Vật Liệu Sản Xuất Bích V Tròn

Tân Đại Phong sản xuất bích V tròn bằng 2 loại vật liệu chính:

Bích V Tròn Tôn Mạ Kẽm

Ưu điểm:

• Giá thành kinh tế
• Độ bền cao
• Chống gỉ tốt
• Phù hợp hệ thống HVAC, hút bụi, hút khói

Bích V Tròn Inox 304

Ưu điểm:

• Chống ăn mòn vượt trội
• Chịu môi trường hóa chất
• Chịu độ ẩm cao
• Thích hợp nhà máy thực phẩm, dược phẩm, điện tử

Độ dày tiêu chuẩn:

Vật liệu	Độ dày
Tôn mạ kẽm	1.5mm
Tôn mạ kẽm	2.0mm
Inox 304	1.5mm
Inox 304	2.0mm

Kích Thước Bích V Tròn Phổ Biến

Các loại kích thước bích V được sử dụng nhiều hiện nay:

Quy cách

V15/30

V20/30

V20/40

V25/40

V40/40

V40/50

Trong thực tế thi công, loại được sử dụng nhiều nhất là:

Bích V Tròn 40×15 (V15/40)

Đây là loại bích phổ thông cho hầu hết các hệ thống ống gió công nghiệp hiện nay nhờ:

• Chắc chắn
• Dễ sản xuất
• Dễ lắp đặt
• Giá thành hợp lý
• Độ kín khí cao

Dải Đường Kính Sản Xuất

Tân Đại Phong nhận gia công bích V tròn với đầy đủ kích thước:

D300 – D350 – D400 – D450 – D500 – D550 – D600 – D650 – D700 – D750 – D800 – D900 – D1000 – D1100 – D1200 – D1300

Ngoài ra có thể sản xuất theo bản vẽ hoặc kích thước riêng của khách hàng.

Quy Trình Sản Xuất Bích V Tròn CNC Tự Động

Toàn bộ bích V tròn tại Tân Đại Phong được sản xuất bằng dây chuyền CNC tự động hiện đại.

Bước 1: Xả Cuộn Tôn

Nguyên liệu đầu vào là:

• Cuộn tôn mạ kẽm
• Cuộn inox 304

Khổ cuộn tiêu chuẩn:

• 1200mm

Tôn được đưa lên máy xả băng CNC để cắt thành:

• Băng rộng 60mm
• Băng rộng 80mm

Sau đó cuộn lại thành từng cuộn nhỏ để cấp liệu cho dây chuyền sản xuất bích V.

Bước 2: Cán Định Hình Chữ V

Băng tôn được đưa vào máy cán tự động.

Hệ thống nhiều bộ lô cán sẽ:

• Nắn phẳng vật liệu
• Tạo hình chữ V chính xác

Sau khi ra khỏi cụm cán, vật liệu trở thành thanh V thẳng liên tục.

Bước 3: Lốc Tròn CNC Theo Đường Kính

Sau khi tạo hình chữ V, vật liệu tiếp tục đi vào cụm lốc tròn tự động.

Người vận hành chỉ cần nhập:

• Đường kính D300
• D400
• D500
• D800
• D1000
• D1300

trên màn hình PLC.

Máy sẽ tự động:

• Tính toán bán kính
• Điều chỉnh con lăn
• Lốc thành vòng tròn chính xác

Ưu điểm:

• Độ tròn cao
• Đồng tâm tốt
• Sai số rất nhỏ

Bước 4: Hàn Chập Thành Bích V Liền Khối

Sau khi lốc hoàn chỉnh, hai đầu bích được đưa vào máy hàn.

Máy thực hiện:

• Hàn chập tự động
• Tạo thành vòng bích V liền khối

Mối hàn chắc chắn, thẩm mỹ và đảm bảo độ đồng tâm.

Bước 5: Đột Lỗ CNC Tự Động

Sau công đoạn hàn, bích được đưa sang máy đột lỗ CNC.

Người vận hành có thể nhập trực tiếp trên màn hình PLC:

Đường kính lỗ

• Φ8mm
• Φ10mm
• Φ12mm

Số lượng lỗ

Tùy theo:

• Đường kính bích
• Yêu cầu bản vẽ

Máy sẽ tự động:

• Chia đều khoảng cách lỗ
• Định vị chính xác
• Đột lỗ tự động hoàn toàn

Ưu điểm:

• Chính xác tuyệt đối
• Thẩm mỹ cao
• Tiết kiệm nhân công

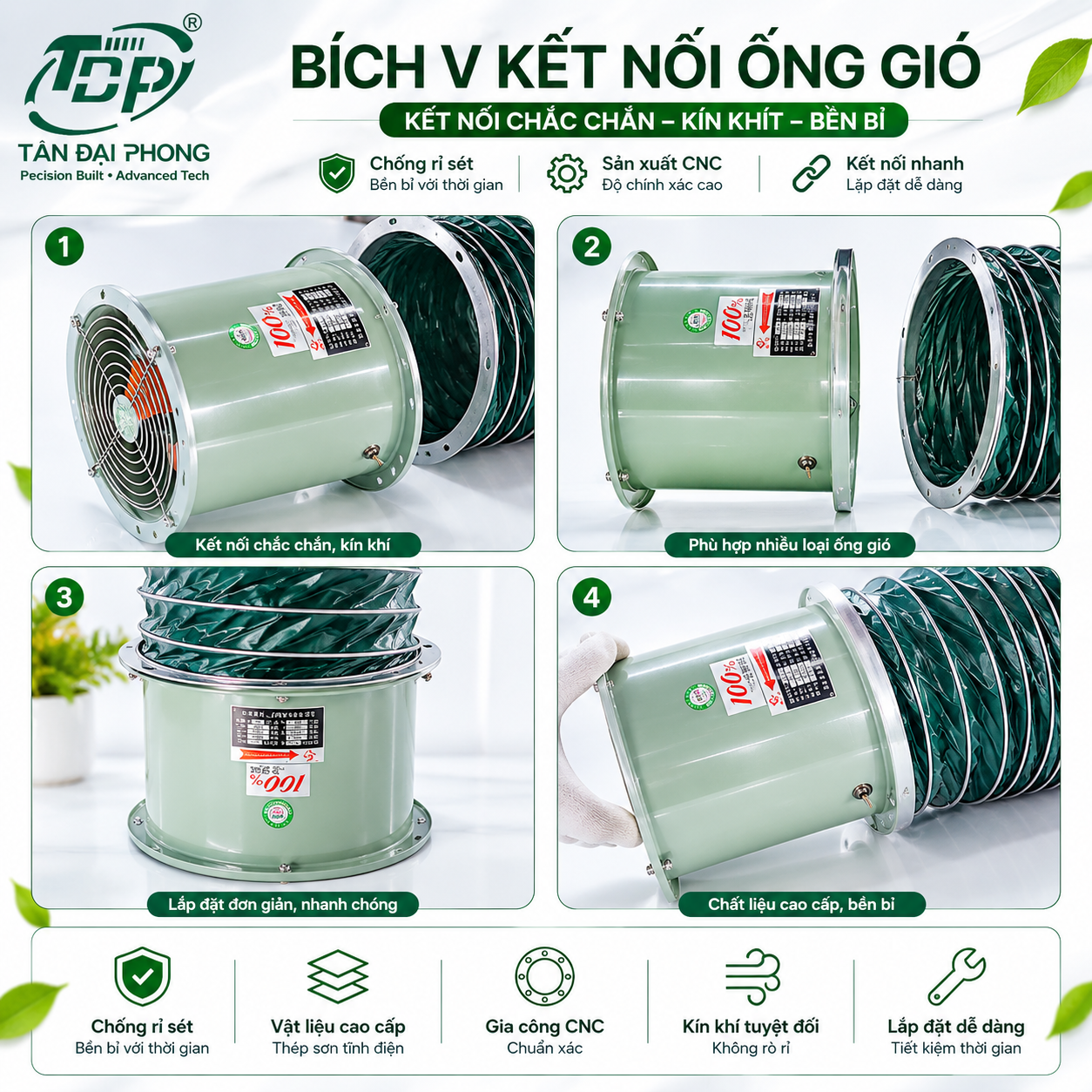

Phương Pháp Lắp Đặt Bích V Tròn

Phương Án 1: Bích Lắp Bên Trong Cổ Ống

Bích V được đưa vào bên trong đầu ống gió hoặc phụ kiện.

Sau đó:

• Hàn điểm cố định
  hoặc
• Bắt vít tự khoan

Tiếp theo:

• Bắn keo Xylycol quanh vị trí tiếp xúc

Ưu điểm:

• Chắc chắn
• Độ kín khí cao

Nhược điểm:

• Không xoay được bích khi lắp đặt

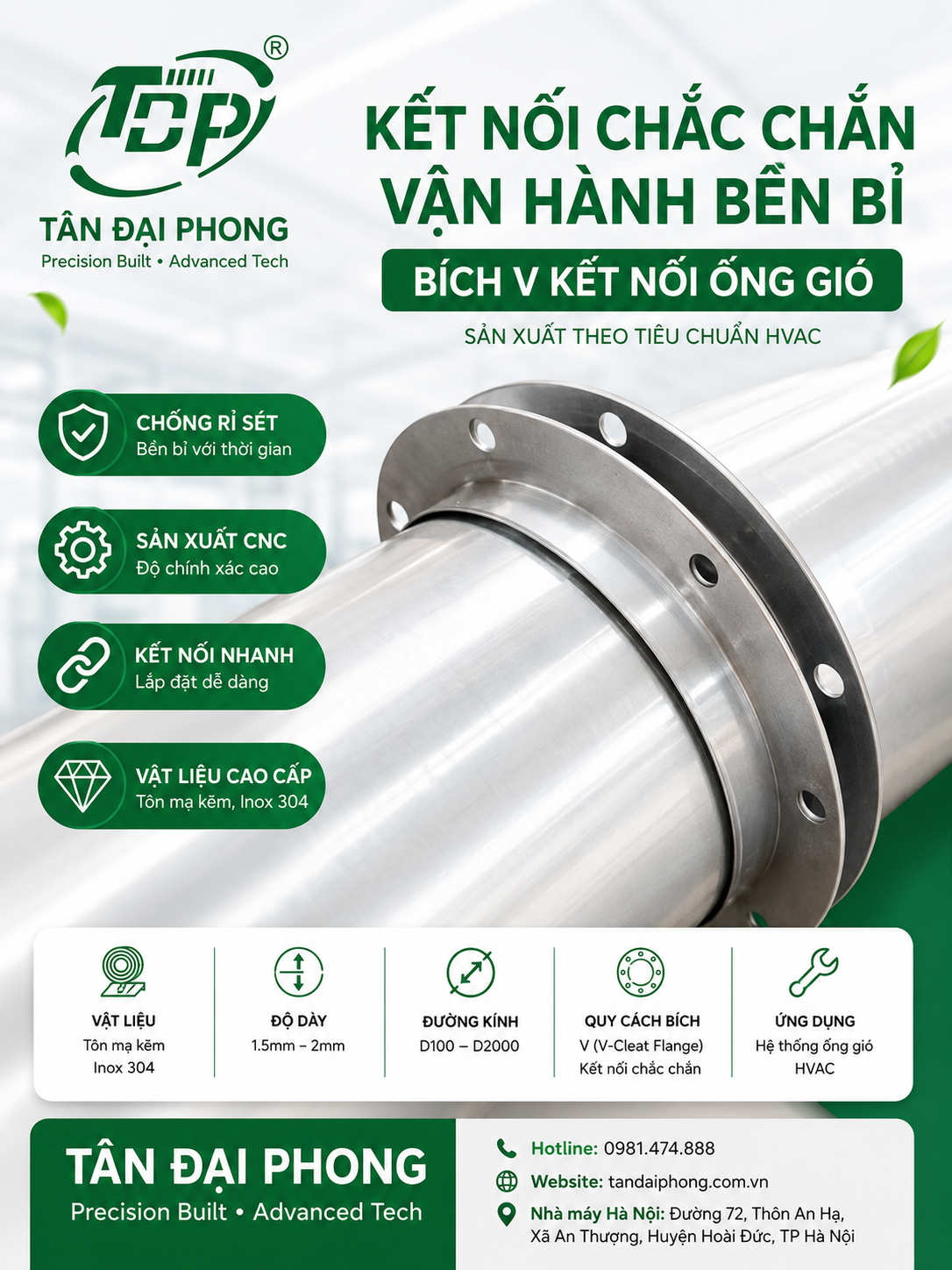

Phương Án 2: Bích Lắp Bên Ngoài Cổ Ống

Đây là phương pháp được sử dụng phổ biến nhất hiện nay.

Yêu cầu:

Đầu ống hoặc phụ kiện phải được loe mép ra khoảng 5mm.

Mục đích:

• Giữ bích không bị tuột
• Tạo gờ chặn cho bích

Sau đó:

• Lắp bích V bên ngoài cổ ống
• Đặt gioăng cao su ở giữa
• Siết bulong M8 hoặc M10

Cuối cùng:

• Bắn keo Xylycol làm kín

Ưu Điểm Nổi Bật

✔ Bích có thể xoay tròn khi lắp đặt

✔ Dễ căn chỉnh vị trí bulong

✔ Không cần hàn

✔ Không cần bắt vít

✔ Tháo lắp bảo trì dễ dàng

✔ Độ kín khí rất cao

✔ Không bị tuột bích trong quá trình vận hành

Ứng Dụng Của Bích V Tròn

Bích V tròn được sử dụng trong:

• Hệ thống HVAC
• Hệ thống thông gió nhà xưởng
• Hệ thống hút bụi công nghiệp
• Hệ thống hút khói lò hơi
• Hệ thống hút khí hàn
• Hệ thống xử lý khí thải
• Hệ thống hút hơi hóa chất
• Nhà máy thực phẩm
• Nhà máy điện tử PCB
• Nhà máy dược phẩm
• Nhà máy xi mạ

Tân Đại Phong – Nhà Sản Xuất Bích V Tròn Hàng Đầu Việt Nam

Với hệ thống máy cán CNC, máy lốc tự động, máy hàn và máy đột lỗ CNC hiện đại, Tân Đại Phong cung cấp bích V tròn tôn mạ kẽm và inox 304 chất lượng cao cho hàng nghìn công trình trên toàn quốc.

Sản phẩm được sản xuất trực tiếp tại nhà máy, đảm bảo:

• Giá thành cạnh tranh
• Giao hàng nhanh
• Kích thước chính xác
• Chất lượng đồng đều
• Hỗ trợ thiết kế theo yêu cầu
