Tháp Hấp Phụ Than Hoạt Tính – Giải Pháp Xử Lý VOC, Hơi Dung Môi Và Mùi Công Nghiệp

Trong các nhà máy sơn, in ấn, sản xuất bao bì, nhựa, cao su, keo dán và hóa chất, khí thải thường chứa mùi khó chịu cùng các hợp chất hữu cơ bay hơi. Nếu không được thu gom và xử lý đúng cách, những chất này có thể phát tán trong nhà xưởng, ảnh hưởng đến môi trường làm việc và khu vực xung quanh.

Tháp hấp phụ than hoạt tính là thiết bị chuyên dùng để giữ lại hơi dung môi, khí VOC và các phân tử gây mùi bằng lớp vật liệu than hoạt tính. Thiết bị có kết cấu gọn, không cần sử dụng dung dịch hóa chất trong quá trình hấp phụ thông thường và có thể chế tạo theo nhiều mức lưu lượng khác nhau.

Tân Đại Phong nhận thiết kế, sản xuất tháp hấp phụ theo thành phần khí thải, lưu lượng quạt, diện tích lắp đặt và loại than hoạt tính mà khách hàng lựa chọn.

---

Tháp Hấp Phụ Than Hoạt Tính Là Gì?

Tháp hấp phụ than hoạt tính là thiết bị xử lý khí thải sử dụng than hoạt tính làm vật liệu giữ lại các chất ô nhiễm trong dòng khí.

Khác với tháp rửa khí sử dụng nước hoặc dung dịch hóa chất để hấp thụ và trung hòa chất ô nhiễm, tháp than hoạt tính làm việc theo cơ chế hấp phụ bề mặt. Khi dòng khí đi xuyên qua lớp than, các phân tử hơi dung môi, VOC và chất gây mùi sẽ di chuyển vào hệ thống mao quản rồi được giữ lại trên bề mặt than.

Thiết bị còn được gọi bằng các tên:

• Tháp than hoạt tính
• Tháp hấp phụ khí thải
• Buồng hấp phụ than hoạt tính
• Tháp xử lý VOC
• Tháp lọc mùi công nghiệp
• Thiết bị hấp phụ hơi dung môi
• Tháp khử mùi bằng than hoạt tính

Tên gọi có thể khác nhau nhưng đều chỉ nhóm thiết bị sử dụng vật liệu hấp phụ để làm sạch dòng khí trước khi thải ra môi trường.

---

Sự Khác Nhau Giữa Hấp Phụ Và Hấp Thụ

Hai khái niệm này thường bị sử dụng nhầm trong xử lý khí thải.

Hấp phụ

Hấp phụ là quá trình chất ô nhiễm bám và được giữ lại trên bề mặt vật liệu rắn.

Trong tháp than hoạt tính:

• Vật liệu xử lý là than hoạt tính.
• Chất ô nhiễm bám trên bề mặt và trong các lỗ rỗng của than.
• Không cần bơm tuần hoàn hoặc vòi phun hóa chất.
• Vật liệu phải được thay khi đạt trạng thái bão hòa.

Hấp thụ

Hấp thụ là quá trình chất ô nhiễm đi vào pha lỏng, hòa tan hoặc phản ứng với dung dịch.

Trong tháp rửa khí:

• Môi chất xử lý là nước, NaOH hoặc dung dịch phù hợp.
• Hệ thống có bơm, vòi phun và bể tuần hoàn.
• Phù hợp với hơi axit, khí kiềm và khí hòa tan tốt trong dung dịch.
• Có thể phát sinh nước thải hoặc dung dịch cần xử lý.

Vì vậy, tên gọi đúng của thiết bị dùng than hoạt tính là tháp hấp phụ than hoạt tính.

---

Nguyên Lý Làm Việc Của Tháp Than Hoạt Tính

Hệ thống được vận hành theo một chu trình liên tục.

Bước 1: Thu gom khí tại nguồn

Khí thải được thu gom ngay tại nơi phát sinh bằng:

• Chụp hút
• Chụp bao che
• Miệng hút cục bộ
• Buồng hút
• Hệ thống ống gió
• Tủ hút hóa chất

Thu gom tại nguồn giúp hạn chế khí ô nhiễm phát tán ra toàn bộ nhà xưởng.

Bước 2: Loại bỏ bụi và tạp chất

Trước khi đi vào lớp than, dòng khí nên được loại bỏ bụi, sơn, dầu, hơi nước hoặc sương hóa chất.

Thiết bị tiền xử lý có thể gồm:

• Tấm lọc bụi khô
• Túi lọc bụi
• Buồng lắng
• Cyclone
• Tháp rửa khí
• Bộ lọc sơn
• Tấm tách ẩm
• Bộ lọc hơi dầu

Nếu đưa khí chứa nhiều bụi hoặc dầu trực tiếp vào tháp, bề mặt than có thể bị che phủ và giảm khả năng hấp phụ rất nhanh.

Bước 3: Phân phối dòng khí

Khí đi vào khoang phân phối trước khi tiếp xúc với than. Khoang này giúp giảm vận tốc cục bộ và đưa dòng khí đi đều qua các khay.

Thiết kế phân phối không tốt có thể tạo hiện tượng khí đi tắt, tức là phần lớn dòng khí chỉ đi qua một khu vực có trở lực thấp. Khi đó, một phần than bị bão hòa nhanh trong khi các vùng khác chưa được sử dụng hết.

Bước 4: Khí đi qua lớp than hoạt tính

Dòng khí đi xuyên qua các khay chứa than. Các phân tử hữu cơ tiếp xúc với bề mặt than và bị giữ lại trong hệ thống mao quản.

Hiệu quả hấp phụ phụ thuộc vào:

• Loại than
• Diện tích bề mặt than
• Chỉ số iod
• Cấu trúc lỗ rỗng
• Độ dày lớp than
• Tốc độ khí
• Thời gian tiếp xúc
• Nồng độ chất ô nhiễm
• Nhiệt độ
• Độ ẩm
• Mức độ phân phối đều của dòng khí

Bước 5: Dẫn khí sau xử lý ra ống khói

Sau khi đi qua lớp than, dòng khí được quạt hút đưa tới ống khói. Chất lượng khí đầu ra cần được kiểm tra theo hồ sơ môi trường và yêu cầu áp dụng đối với từng cơ sở sản xuất.

---

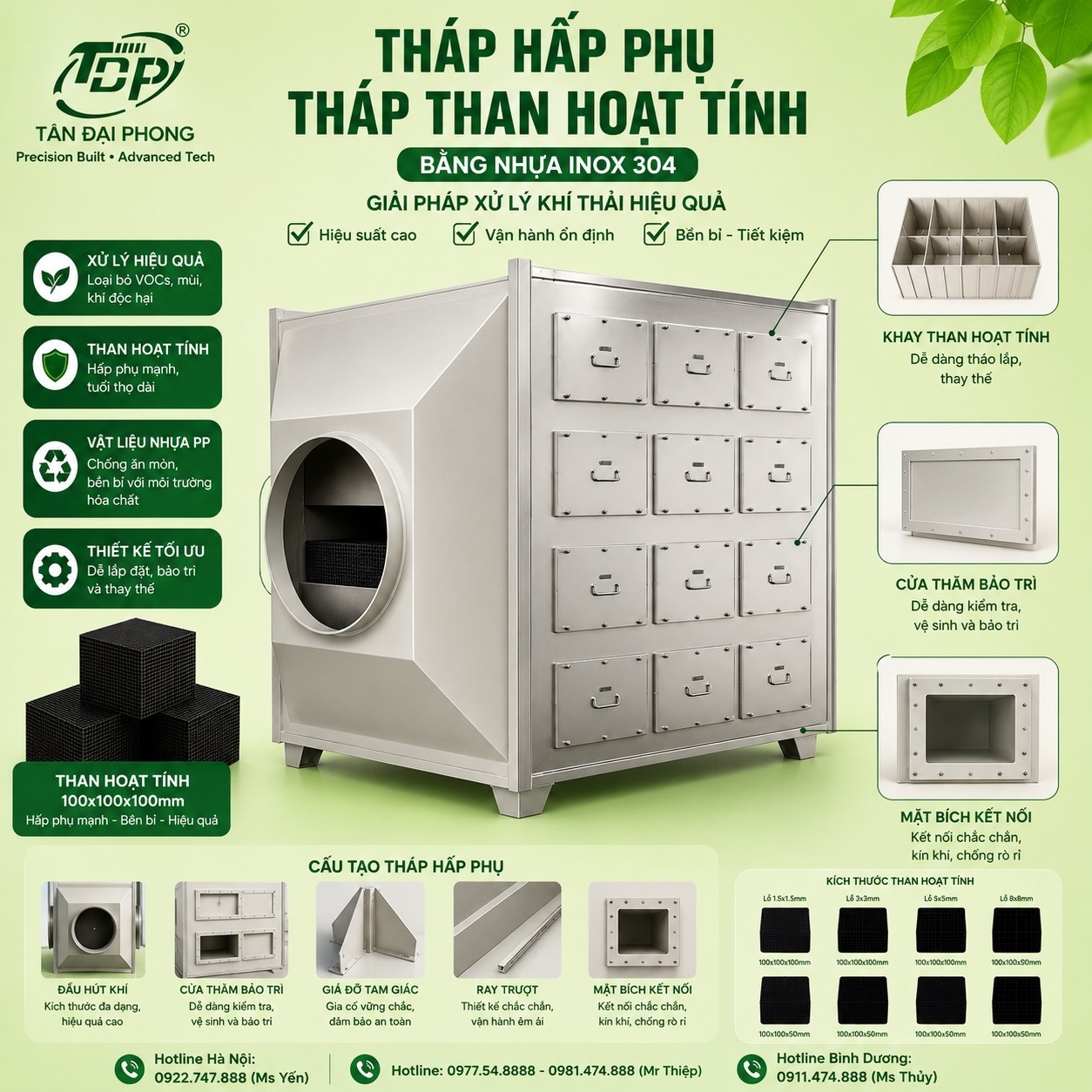

Cấu Tạo Tháp Hấp Phụ Than Hoạt Tính

Một tháp hấp phụ hoàn chỉnh thường gồm các bộ phận sau.

1. Vỏ tháp

Vỏ tháp tạo thành không gian kín để dẫn khí qua các lớp than.

Thiết bị có thể được chế tạo dạng:

• Hộp chữ nhật nằm ngang
• Hộp chữ nhật đứng
• Tháp trụ đứng
• Buồng hấp phụ dạng module
• Cụm nhiều buồng làm việc song song

Dạng hộp chữ nhật được sử dụng phổ biến vì thuận tiện bố trí khay than, cửa kiểm tra và hệ thống phân phối khí.

2. Cửa khí vào

Cửa khí vào kết nối với hệ thống đường ống thu gom. Kích thước cửa phải phù hợp với lưu lượng và vận tốc khí thiết kế.

Nếu cửa vào quá nhỏ, tổn thất áp suất sẽ tăng và dòng khí có thể phân bố không đều.

3. Khoang chia khí

Khoang chia khí được bố trí trước lớp than để giảm vận tốc và phân phối khí trên toàn tiết diện.

Một số thiết bị có thể lắp thêm:

• Tấm hướng dòng
• Tấm đục lỗ
• Lưới phân phối
• Vách giảm tốc
• Khoang cân bằng áp suất

4. Khay chứa than

Khay than là bộ phận quan trọng nhất của tháp. Khay cần đủ cứng để chịu được khối lượng vật liệu và không biến dạng trong quá trình vận hành.

Khay có thể thiết kế:

• Khay kéo ngang
• Khay lắp từ bên hông
• Khay tháo rời
• Khay đặt đứng
• Khay dạng ngăn kéo
• Khay chia thành nhiều ô nhỏ

Cách chia khay thành từng ô giúp than được xếp đều, hạn chế xô lệch và thuận tiện khi thay vật liệu.

5. Lưới hoặc tấm đỡ than

Tấm đỡ giữ than tại vị trí làm việc nhưng vẫn phải bảo đảm dòng khí đi qua.

Đối với than hạt hoặc than viên nhỏ, kích thước mắt lưới phải đủ nhỏ để tránh thất thoát than. Đối với than tổ ong, hệ khung cần giữ viên than ổn định và tránh vỡ khi rung động.

6. Cửa kiểm tra

Cửa kiểm tra được bố trí tại vị trí dễ thao tác nhằm phục vụ:

• Kiểm tra lớp than
• Thay vật liệu
• Vệ sinh bên trong
• Kiểm tra lưới đỡ
• Kiểm tra tình trạng ăn mòn
• Xử lý vật liệu bị xô lệch

Cửa phải có gioăng làm kín để hạn chế khí rò rỉ.

7. Đồng hồ chênh áp

Đồng hồ chênh áp cho biết sự thay đổi trở lực qua lớp than.

Chênh áp tăng có thể do:

• Than bị bám bụi
• Than bị ẩm
• Lớp than bị nén
• Lưới đỡ bị tắc
• Dòng khí vượt công suất thiết kế

Chênh áp ổn định không đồng nghĩa với việc than vẫn còn khả năng hấp phụ. Vì vậy, cần kết hợp kiểm tra mùi, thời gian sử dụng và kết quả quan trắc khí đầu ra.

8. Chân đỡ và khung gia cường

Khung và chân tháp phải chịu được:

• Trọng lượng vỏ tháp
• Khối lượng than
• Khối lượng khay
• Tải trọng đường ống
• Rung động của hệ thống
• Tải trọng gió khi lắp ngoài trời

9. Quạt hút

Quạt tạo áp suất cần thiết để thắng trở lực của:

• Chụp hút
• Đường ống
• Co và van
• Thiết bị lọc bụi
• Lớp than
• Ống khói

Quạt thường được bố trí sau tháp để duy trì áp suất âm trong hệ thống và hạn chế khí bẩn rò rỉ ra ngoài.

---

Các Vật Liệu Chế Tạo Tháp Hấp Phụ

Tháp hấp phụ bằng nhựa PP

Nhựa PP phù hợp với môi trường có độ ẩm, hơi hóa chất hoặc nguy cơ ăn mòn kim loại.

Ưu điểm:

• Không bị gỉ
• Chống ăn mòn hóa chất
• Trọng lượng tương đối nhẹ
• Dễ gia công theo kích thước
• Thuận tiện hàn nối đường ống
• Phù hợp thiết bị đặt trong nhà và ngoài trời

Kết cấu tháp PP kích thước lớn cần được gia cường hợp lý để tránh phồng hoặc biến dạng khi quạt vận hành.

Tháp hấp phụ bằng inox

Inox được sử dụng khi cần độ bền cơ học, bề mặt sạch hoặc tính thẩm mỹ cao.

Các lựa chọn phổ biến:

• Inox 304
• Inox 316
• Một số trường hợp sử dụng inox 201 khi môi trường ít ăn mòn

Ưu điểm:

• Kết cấu chắc chắn
• Bề mặt dễ vệ sinh
• Khả năng chịu nhiệt tốt hơn nhựa
• Phù hợp ngành thực phẩm, dược phẩm và điện tử

Việc lựa chọn mác inox phải dựa trên thành phần khí, không nên mặc định inox luôn chống được mọi hóa chất.

Tháp hấp phụ bằng thép

Thép SS400 hoặc thép carbon thường được lựa chọn cho khí khô, ít ăn mòn.

Bề mặt có thể được bảo vệ bằng:

• Sơn chống gỉ
• Sơn epoxy
• Sơn phủ công nghiệp
• Lớp lót chống ăn mòn phù hợp

Ưu điểm:

• Chịu lực tốt
• Dễ chế tạo tháp kích thước lớn
• Giá thành hợp lý
• Thuận tiện gia cường kết cấu

Tháp bằng tôn mạ kẽm

Tôn mạ kẽm thích hợp với một số hệ thống lọc mùi, thông gió hoặc khí có mức ăn mòn thấp.

Loại vật liệu này không nên sử dụng cho môi trường có hơi axit, hơi kiềm hoặc hóa chất ăn mòn mạnh nếu chưa có biện pháp bảo vệ phù hợp.

---

Phân Loại Theo Hướng Đặt Khay Than

Khay than đặt ngang

Khay nằm ngang được bố trí thành từng tầng trong thân tháp. Khí có thể đi từ dưới lên hoặc từ trên xuống xuyên qua lớp than.

Ưu điểm:

• Dễ bố trí than tổ ong
• Có thể dùng than viên hoặc than hạt
• Thuận tiện kéo khay ra để thay
• Dễ kiểm soát độ dày lớp vật liệu
• Phù hợp nhiều mức lưu lượng

Kết cấu này thường được sử dụng cho than tổ ong kích thước 100 × 100 × 100 mm hoặc 100 × 100 × 50 mm.

Khay than đặt đứng

Các tấm hoặc khoang than được bố trí theo phương đứng, dòng khí đi ngang qua lớp vật liệu.

Ưu điểm:

• Giảm chiều cao thiết bị
• Có thể tạo diện tích lọc lớn
• Phù hợp một số thiết kế buồng hấp phụ nằm ngang

Với than viên nhỏ, khay đứng phải có kết cấu chống lún và ngăn vật liệu dồn xuống đáy.

Dạng module tháo lắp

Mỗi module là một khối chứa than riêng biệt. Khi bảo trì, có thể tháo module cũ và thay module mới.

Cấu hình này phù hợp với hệ thống cần:

• Bảo trì nhanh
• Hạn chế thời gian dừng máy
• Thay từng phần vật liệu
• Mở rộng công suất trong tương lai

---

Than Hoạt Tính Dùng Trong Tháp Hấp Phụ

Than hoạt tính tổ ong

Than hoạt tính tổ ong được ép thành khối có nhiều lỗ chạy xuyên suốt. Cấu trúc này tạo đường dẫn khí tương đối thẳng, giúp giảm trở lực so với một số lớp than hạt xếp dày.

Kích thước thông dụng:

• 100 × 100 × 100 mm
• 100 × 100 × 50 mm

Đối với viên 100 × 100 × 100 mm, các kích thước lỗ thường được lựa chọn gồm:

• 1,5 × 1,5 mm
• 3 × 3 mm
• 5 × 5 mm
• 8 × 8 mm

Lỗ 1,5 × 1,5 mm

Đặc điểm:

• Mật độ lỗ cao
• Diện tích tiếp xúc lớn
• Yêu cầu khí đầu vào sạch
• Có nguy cơ tăng trở lực khi bụi bám

Lỗ 3 × 3 mm

Đặc điểm:

• Cân bằng giữa diện tích tiếp xúc và khả năng thông khí
• Phù hợp nhiều hệ thống hấp phụ VOC
• Dễ bố trí trong các khay ngang

Lỗ 5 × 5 mm

Đặc điểm:

• Trở lực nhỏ hơn
• Phù hợp lưu lượng khí lớn
• Ít nhạy với bụi hơn loại lỗ nhỏ, nhưng vẫn cần tiền xử lý

Lỗ 8 × 8 mm

Đặc điểm:

• Đường khí lớn
• Tổn thất áp suất thấp
• Phù hợp hệ thống khử mùi nồng độ thấp hoặc lưu lượng lớn
• Diện tích vật liệu trên một thể tích khối có thể thấp hơn loại lỗ nhỏ

Phân loại theo chỉ số iod

Than tổ ong có thể được lựa chọn theo các cấp chỉ số iod tham khảo:

• Iod ≥300 mg/g
• Iod ≥600 mg/g
• Iod ≥800 mg/g

Chỉ số iod thường được sử dụng để tham khảo khả năng phát triển vi mao quản. Tuy nhiên, không nên lựa chọn than chỉ dựa trên một chỉ số này.

Cần đánh giá đồng thời:

• Loại hợp chất cần hấp phụ
• Đường kính phân tử
• Độ ẩm
• Độ bền nén
• Hàm lượng tro
• Khối lượng riêng
• Tổn thất áp suất
• Khả năng hấp phụ thực tế với dung môi mục tiêu

Than hoạt tính dạng viên nén

Than viên nén thường có dạng trụ, đường kính khoảng vài milimét tùy nhà sản xuất.

Ưu điểm:

• Độ bền cơ học tương đối tốt
• Dễ đổ vào khay
• Bề mặt tiếp xúc lớn
• Phù hợp xử lý hơi dung môi
• Có thể dùng cho khay ngang hoặc khoang đứng phù hợp

Than hoạt tính dạng hạt

Than hạt có nhiều cấp kích thước và được sử dụng trong các khoang chứa có lưới đỡ.

Ưu điểm:

• Khả năng tiếp xúc tốt
• Dễ lựa chọn cấp hạt
• Phù hợp nhiều dạng buồng hấp phụ

Hạn chế:

• Có thể phát sinh bụi than
• Cần lưới chắn phù hợp
• Trở lực tăng khi hạt nhỏ hoặc lớp than quá dày

Than hoạt tính tẩm hóa chất

Than tẩm được sản xuất để tăng khả năng xử lý một số chất khí riêng biệt.

Việc sử dụng phải dựa trên:

• Thành phần khí cụ thể
• Tài liệu kỹ thuật của nhà sản xuất
• Phản ứng có thể xảy ra
• Điều kiện nhiệt độ và độ ẩm
• Yêu cầu an toàn khi thay vật liệu

---

Bảng Lựa Chọn Than Tổ Ong Tham Khảo

Kích thước viên	Kích thước lỗ	Chỉ số iod tham khảo	Đặc điểm lựa chọn
100 × 100 × 100 mm	1,5 × 1,5 mm	≥600 hoặc ≥800 mg/g	Diện tích tiếp xúc lớn, cần kiểm soát bụi và chênh áp
100 × 100 × 100 mm	3 × 3 mm	≥600 hoặc ≥800 mg/g	Cân bằng hiệu quả hấp phụ và lưu lượng
100 × 100 × 100 mm	5 × 5 mm	≥300, ≥600 hoặc ≥800 mg/g	Phù hợp lưu lượng lớn, tổn thất áp thấp hơn
100 × 100 × 100 mm	8 × 8 mm	≥300 hoặc ≥600 mg/g	Lỗ thông khí lớn, phù hợp khử mùi tải thấp
100 × 100 × 50 mm	Theo nhà sản xuất	Theo yêu cầu	Phù hợp khay mỏng hoặc thiết bị hạn chế không gian

Bảng chỉ mang tính định hướng. Loại than cuối cùng cần được xác nhận bằng thông số của nhà cung cấp và tính chất khí thực tế.

---

Tháp Hấp Phụ Xử Lý Được Những Loại Khí Nào?

Tháp than hoạt tính thường được lựa chọn cho các dòng khí chứa:

• Hơi sơn
• Mùi sơn
• Hơi keo
• Mùi keo dán
• Mùi mực in
• Hơi dung môi
• Toluen
• Xylene
• Benzen
• Acetone
• Ethanol
• Methanol
• Isopropyl Alcohol
• Mùi dầu
• Mùi nhựa
• Mùi cao su
• Mùi nguyên liệu hữu cơ
• Một số VOC phát sinh trong quá trình sản xuất

Khả năng hấp phụ của than không giống nhau đối với mọi chất. Một số hợp chất được giữ tốt, trong khi các phân tử có nhiệt độ sôi thấp, độ phân cực cao hoặc khả năng cạnh tranh với hơi nước có thể cần loại than chuyên dụng hoặc công nghệ xử lý khác.

---

Những Trường Hợp Không Nên Chỉ Dùng Than Hoạt Tính

Tháp than hoạt tính thông thường không phải giải pháp duy nhất cho các dòng khí chứa:

• Hơi axit nồng độ cao
• HCl
• HF
• SO₂
• NH₃
• Cl₂
• Sương hóa chất
• Bụi sơn chưa được lọc
• Hơi dầu đậm đặc
• Dòng khí có độ ẩm rất cao
• Khí có nhiệt độ cao
• Dung môi dễ cháy ở tải lượng lớn

Tùy trường hợp, hệ thống có thể cần thêm:

• Tháp hấp thụ NaOH
• Tháp rửa khí
• Bộ lọc bụi
• Bộ lọc sơn
• Tấm tách ẩm
• Thiết bị ngưng tụ
• Công nghệ oxy hóa
• Hệ thống thu hồi dung môi

---

Sơ Đồ Công Nghệ Tham Khảo

Hệ thống xử lý hơi sơn

Buồng sơn → bộ lọc bụi sơn → tháp hấp phụ than hoạt tính → quạt hút → ống khói

Bộ lọc bụi sơn cần được đặt trước tháp để tránh hạt sơn bám vào bề mặt than.

Hệ thống xử lý khí hóa chất kết hợp khử mùi

Chụp hút → tháp rửa khí → tấm tách ẩm → tháp than hoạt tính → quạt hút → ống khói

Tháp rửa khí xử lý hơi axit, sương hóa chất hoặc thành phần hòa tan. Tháp than phía sau tiếp tục xử lý mùi và VOC còn lại.

Hệ thống xử lý mùi in ấn

Chụp hút máy in → bộ lọc sơ cấp → tháp hấp phụ → quạt hút → ống khói

Hệ thống có hai buồng hấp phụ

Nguồn khí → van chuyển hướng → buồng hấp phụ số 1 hoặc số 2 → quạt hút → ống khói

Cấu hình hai buồng cho phép thay vật liệu ở một buồng trong khi buồng còn lại tiếp tục vận hành, nếu hệ thống được thiết kế phù hợp.

---

Cách Lựa Chọn Kích Thước Tháp

Không nên lựa chọn tháp chỉ dựa vào công suất quạt. Một thiết bị phù hợp phải được tính đồng thời từ nhiều thông số.

Lưu lượng khí

Lưu lượng quyết định diện tích tiết diện và kích thước cửa khí.

Lưu lượng càng lớn thì:

• Tiết diện tháp càng lớn
• Số lượng khay có thể tăng
• Khối lượng than tăng
• Quạt cần áp suất cao hơn
• Kết cấu tháp cần gia cường lớn hơn

Vận tốc qua lớp than

Nếu vận tốc quá cao:

• Thời gian tiếp xúc giảm
• Tổn thất áp suất tăng
• Hiệu quả sử dụng toàn bộ lớp than giảm
• Nguy cơ khí đi tắt tăng
• Than hạt có thể bị xáo trộn

Nếu vận tốc quá thấp, thiết bị có thể trở nên quá lớn và làm tăng chi phí đầu tư.

Nồng độ chất ô nhiễm

Nồng độ đầu vào ảnh hưởng trực tiếp đến tốc độ bão hòa than.

Không thể xác định chu kỳ thay chỉ dựa vào lưu lượng khí. Hai hệ thống cùng lưu lượng nhưng nồng độ VOC khác nhau có thể có thời gian sử dụng than hoàn toàn khác nhau.

Thời gian vận hành

Cần xác định:

• Số giờ mỗi ngày
• Số ca sản xuất
• Số ngày mỗi tháng
• Hoạt động liên tục hay gián đoạn
• Nồng độ thay đổi theo từng công đoạn

Độ dày lớp than

Lớp than cần đủ dày để tạo thời gian tiếp xúc nhưng không nên quá dày làm tăng trở lực không cần thiết.

Độ dày phải được lựa chọn theo:

• Loại than
• Vận tốc khí
• Nồng độ VOC
• Kết cấu khay
• Chu kỳ thay vật liệu
• Áp suất quạt

Số tầng khay

Tăng số tầng giúp tăng diện tích và khối lượng than, nhưng đồng thời làm tăng:

• Trở lực
• Chiều cao thiết bị
• Khối lượng tháp
• Chi phí thay vật liệu

---

Cách Tính Sơ Bộ Số Viên Than Tổ Ong

Một viên than kích thước 100 × 100 × 100 mm có thể tích hình học:

0,1 × 0,1 × 0,1 = 0,001 m³.

Theo lý thuyết:

1 m³ ÷ 0,001 m³/viên = 1.000 viên.

Ví dụ, một khoang than có kích thước hữu dụng:

• Dài 2.000 mm
• Rộng 1.200 mm
• Dày 300 mm

Thể tích than:

2 × 1,2 × 0,3 = 0,72 m³.

Số viên lý thuyết:

0,72 × 1.000 = 720 viên.

Nếu mỗi viên nặng khoảng 0,3 kg thì khối lượng tham khảo:

720 × 0,3 = 216 kg.

Khi tính thực tế cần trừ hoặc cộng các yếu tố:

• Khung chia ô
• Khe lắp đặt
• Sai số viên than
• Khoảng trống bảo trì
• Than bị vỡ
• Mật độ xếp
• Khối lượng thực tế do nhà sản xuất công bố

---

Những Thông Tin Cần Có Khi Đặt Sản Xuất Tháp

Để thiết kế đúng thiết bị, khách hàng nên cung cấp:

1. Lưu lượng khí cần xử lý.
2. Thành phần khí thải.
3. Nồng độ VOC hoặc mùi đầu vào.
4. Nhiệt độ dòng khí.
5. Độ ẩm.
6. Hàm lượng bụi hoặc hơi dầu.
7. Số giờ vận hành mỗi ngày.
8. Số ngày vận hành mỗi tháng.
9. Số lượng điểm hút.
10. Kích thước đường ống hiện tại.
11. Vị trí đặt tháp.
12. Diện tích mặt bằng.
13. Vật liệu mong muốn.
14. Loại than dự kiến sử dụng.
15. Yêu cầu khí đầu ra.
16. Chu kỳ thay than mong muốn.
17. Điều kiện lắp đặt trong nhà hay ngoài trời.
18. Yêu cầu phòng cháy và chống cháy nổ.

Nếu chưa có kết quả đo nồng độ, cần khảo sát quy trình sản xuất, lượng dung môi sử dụng và thời gian phát sinh để có cơ sở tính toán sơ bộ.

---

Catalogue Thông Số Của Tháp Hấp Phụ, Tháp Than Hoạt Tính Xử Lý Khí Thải:

---

Ưu Điểm Của Tháp Hấp Phụ Than Hoạt Tính

• Phù hợp xử lý nhiều loại mùi và VOC.
• Không cần bơm hóa chất trong quá trình hấp phụ thông thường.
• Không phát sinh nước thải từ chính công đoạn hấp phụ.
• Cấu tạo tương đối đơn giản.
• Dễ tích hợp vào hệ thống đường ống hiện có.
• Có thể sản xuất theo dạng đứng hoặc nằm ngang.
• Có thể bố trí nhiều tầng khay.
• Dễ thay đổi loại than theo yêu cầu.
• Có thể chế tạo bằng PP, inox, thép hoặc tôn mạ kẽm.
• Phù hợp nhiều quy mô lưu lượng.
• Dễ kết hợp với tháp rửa khí và bộ lọc bụi.
• Có thể thiết kế dạng module để mở rộng công suất.

---

Hạn Chế Cần Lưu Ý

• Than sẽ bão hòa và phải thay định kỳ.
• Hiệu quả giảm khi độ ẩm dòng khí quá cao.
• Bụi và dầu có thể làm tắc mao quản.
• Lớp than tạo thêm tổn thất áp suất cho quạt.
• Không phù hợp làm thiết bị duy nhất cho mọi loại khí.
• Khó xác định chính xác chu kỳ thay nếu không có dữ liệu nồng độ.
• Than đã hấp phụ dung môi có thể tiềm ẩn nguy cơ cháy.
• Than thải cần được thu gom và quản lý phù hợp.
• Vật liệu kém chất lượng có thể vỡ, phát sinh bụi hoặc giảm nhanh hiệu quả.

---

Khi Nào Cần Thay Than Hoạt Tính?

Nên kiểm tra và thay than khi xuất hiện các dấu hiệu:

• Mùi đầu ra tăng trở lại.
• Nồng độ VOC đầu ra không đạt yêu cầu.
• Than bị ẩm hoặc bết.
• Than tổ ong bị nứt, vỡ.
• Chênh áp tăng bất thường.
• Lớp than bị lún hoặc tạo khe hở.
• Hệ thống đã đạt tải lượng hấp phụ tính toán.
• Đã đến chu kỳ kiểm tra theo kế hoạch.
• Khí đi tắt qua khu vực không có vật liệu.

Không nên chỉ thay than theo một mốc thời gian cố định cho tất cả hệ thống. Chu kỳ phải dựa trên tải lượng ô nhiễm và kết quả vận hành thực tế.

---

Các Yếu Tố Làm Than Nhanh Bão Hòa

Nồng độ VOC cao

Nồng độ càng cao thì khối lượng chất bị giữ lại mỗi giờ càng lớn.

Thời gian hoạt động dài

Hệ thống vận hành nhiều ca sẽ tiêu hao khả năng hấp phụ nhanh hơn.

Khối lượng than quá ít

Thiết bị nhỏ hoặc khay quá mỏng có thể làm chu kỳ thay than rất ngắn.

Khí có độ ẩm cao

Hơi nước có thể cạnh tranh vị trí hấp phụ và ảnh hưởng đến một số loại than.

Bụi và dầu

Bụi, sơn và dầu che phủ bề mặt vật liệu, khiến than mất tác dụng trước khi đạt khả năng hấp phụ lý thuyết.

Phân phối khí không đều

Một khu vực than phải nhận lượng khí lớn hơn sẽ bão hòa sớm và tạo đường khí đi tắt.

Nhiệt độ cao

Nhiệt độ có thể ảnh hưởng đến khả năng giữ chất trên bề mặt than và làm tăng rủi ro an toàn.

---

Bảo Trì Tháp Hấp Phụ

Công việc bảo trì nên gồm:

• Kiểm tra chênh áp.
• Kiểm tra độ kín cửa tháp.
• Kiểm tra gioăng.
• Kiểm tra tình trạng khay.
• Kiểm tra than bị vỡ hoặc lún.
• Vệ sinh khoang chia khí.
• Làm sạch lưới đỡ.
• Kiểm tra quạt hút.
• Kiểm tra đường ống.
• Kiểm tra rung động.
• Ghi nhận mùi đầu vào và đầu ra.
• Lập lịch thay vật liệu.
• Kiểm tra kết cấu chân đỡ và khung gia cường.

Khi thay than, người vận hành cần sử dụng bảo hộ phù hợp và hạn chế phát tán bụi than ra khu vực làm việc.

---

An Toàn Cháy Nổ Khi Hấp Phụ Dung Môi

Than hoạt tính có khả năng giữ dung môi hữu cơ. Khi tải dung môi cao hoặc điều kiện vận hành không phù hợp, nhiệt có thể tích tụ trong lớp than.

Một số biện pháp cần xem xét:

• Giảm nhiệt độ khí trước khi vào tháp.
• Không để tia lửa hoặc nguồn lửa đi vào đường ống.
• Lắp bộ lọc giữ hạt nóng nếu có nguy cơ phát sinh.
• Kiểm soát nồng độ dung môi.
• Nối đất thiết bị phù hợp.
• Sử dụng động cơ và thiết bị điện phù hợp khu vực nguy hiểm.
• Theo dõi nhiệt độ lớp than trong hệ thống tải cao.
• Bố trí phương án phòng cháy chữa cháy.
• Không để than bão hòa dung môi lưu giữ gần nguồn nhiệt.
• Không tự ý trộn nhiều loại than khi chưa đánh giá.

Đối với dòng khí có nồng độ dung môi dễ cháy cao, cần đánh giá chuyên môn trước khi lựa chọn công nghệ.

---

Ứng Dụng Của Tháp Hấp Phụ Than Hoạt Tính

Thiết bị được ứng dụng tại:

• Nhà máy sơn
• Buồng phun sơn
• Xưởng sản xuất đồ gỗ
• Nhà máy in bao bì
• Dây chuyền ghép màng
• Khu vực pha mực
• Nhà máy sản xuất keo
• Dây chuyền tráng phủ
• Nhà máy nhựa
• Nhà máy cao su
• Nhà máy điện tử
• Nhà máy hóa chất
• Xưởng sản xuất giày dép
• Kho chứa dung môi
• Phòng thí nghiệm
• Khu vực xử lý nước thải có phát sinh mùi
• Nhà máy chế biến thực phẩm
• Hệ thống hút mùi công nghiệp

---

So Sánh Tháp Hấp Phụ Và Tháp Rửa Khí

Tiêu chí	Tháp hấp phụ than hoạt tính	Tháp rửa khí
Nguyên lý	Chất ô nhiễm bám trên vật liệu rắn	Chất ô nhiễm hòa tan hoặc phản ứng trong dung dịch
Vật liệu xử lý	Than hoạt tính	Nước, NaOH hoặc hóa chất
Phù hợp	VOC, hơi dung môi, mùi hữu cơ	Hơi axit, khí kiềm, sương hóa chất
Bơm tuần hoàn	Không cần trong công đoạn hấp phụ	Có
Vòi phun	Không có	Có
Nước thải	Không phát sinh từ lớp than	Có thể phát sinh
Vật tư tiêu hao	Than hoạt tính	Nước và hóa chất
Ảnh hưởng độ ẩm	Độ ẩm cao có thể làm giảm hiệu quả	Phù hợp dòng khí ẩm
Bảo trì	Thay than, vệ sinh khay	Vệ sinh bơm, vòi phun, đệm và bể
Vị trí thường dùng	Sau thiết bị tiền xử lý	Trước tháp hấp phụ khi khí có hơi hóa chất

---

Vì Sao Nên Thiết Kế Tháp Theo Từng Nguồn Khí?

Mỗi nhà máy có:

• Thành phần khí khác nhau
• Lượng dung môi sử dụng khác nhau
• Số giờ vận hành khác nhau
• Diện tích lắp đặt khác nhau
• Vật liệu đường ống khác nhau
• Yêu cầu đầu ra khác nhau

Sử dụng một mẫu tháp cố định cho mọi trường hợp có thể dẫn đến:

• Thiếu khối lượng than
• Trở lực quá cao
• Quạt không đủ áp
• Chu kỳ thay than ngắn
• Khí phân phối không đều
• Chi phí đầu tư không hợp lý
• Hiệu quả xử lý không ổn định

Thiết kế đúng cần cân bằng giữa kích thước thiết bị, lượng than, tổn thất áp suất, tuổi thọ vật liệu và chi phí vận hành.

---

Tân Đại Phong Sản Xuất Tháp Hấp Phụ Than Hoạt Tính Theo Yêu Cầu

Công ty TNHH Sản Xuất Thương Mại Kỹ Thuật Tân Đại Phong cung cấp thiết bị và hệ thống xử lý khí thải theo yêu cầu thực tế.

Sản phẩm cung cấp

• Tháp hấp phụ than hoạt tính
• Tháp than hoạt tính bằng nhựa PP
• Tháp hấp phụ bằng inox
• Tháp hấp phụ bằng thép
• Khay than hoạt tính
• Than hoạt tính tổ ong
• Than hoạt tính viên nén
• Tháp rửa khí
• Tấm tách ẩm
• Quạt ly tâm
• Quạt chống ăn mòn
• Đường ống hút khí
• Chụp hút khí thải
• Ống khói công nghiệp

Phạm vi thực hiện

• Khảo sát tại nhà máy
• Tư vấn công nghệ
• Tính toán lưu lượng
• Thiết kế bản vẽ
• Gia công thân tháp
• Sản xuất khay than
• Lắp đặt đường ống
• Cung cấp quạt hút
• Cung cấp than hoạt tính
• Lắp đặt và chạy thử
• Hướng dẫn vận hành
• Bảo trì và thay vật liệu

---

Câu Hỏi Thường Gặp

Tháp hấp phụ có phải là tháp than hoạt tính không?

Trong các hệ thống xử lý khí thải phổ biến, tháp hấp phụ thường sử dụng than hoạt tính nên hai tên gọi này thường dùng để chỉ cùng một thiết bị.

Than tổ ong lỗ nào tốt nhất?

Không có một kích thước lỗ tốt nhất cho mọi hệ thống. Lỗ nhỏ tăng diện tích tiếp xúc nhưng làm tăng trở lực và dễ tắc hơn. Lỗ lớn thông khí tốt nhưng phải lựa chọn theo nồng độ, lưu lượng và độ sạch của dòng khí.

Chỉ số iod càng cao có phải hiệu quả luôn càng cao?

Chỉ số iod cao là một thông số tham khảo quan trọng, nhưng không thể đại diện toàn bộ khả năng hấp phụ. Cần xem thêm cấu trúc lỗ rỗng, chất cần xử lý, độ ẩm, độ bền và kết quả thử nghiệm thực tế.

Có thể đặt tháp than ngay sau tháp rửa khí không?

Có thể, nhưng cần bố trí tấm tách ẩm đủ hiệu quả để hạn chế hơi nước và giọt dung dịch đi vào lớp than.

Bao lâu phải thay than?

Chu kỳ thay phụ thuộc vào nồng độ ô nhiễm, lưu lượng, số giờ vận hành, độ ẩm, loại than và khối lượng vật liệu. Không nên áp dụng một thời gian cố định cho tất cả thiết bị.

Có thể sử dụng than hoạt tính để xử lý bụi sơn không?

Than không phải thiết bị chính để giữ bụi sơn. Bụi sơn cần được lọc trước bằng màng lọc, bông lọc hoặc thiết bị phù hợp rồi mới đưa khí qua lớp than.

Tháp PP và tháp thép nên chọn loại nào?

Tháp PP phù hợp với môi trường ẩm hoặc có hơi hóa chất ăn mòn. Tháp thép phù hợp khí khô, yêu cầu kết cấu cứng và kích thước lớn. Lựa chọn cuối cùng phải dựa trên thành phần khí và điều kiện lắp đặt.

Tháp hấp phụ có phát sinh nước thải không?

Bản thân công đoạn hấp phụ khô không sử dụng nước nên không phát sinh nước thải. Tuy nhiên, than đã qua sử dụng cần được thu gom và xử lý phù hợp.
