Hướng dẫn tính toán kích thước tháp hấp thụ khí thải (Scrubber)

Trong hệ thống xử lý khí thải công nghiệp, tháp hấp thụ (Scrubber) là thiết bị được sử dụng phổ biến để xử lý các loại khí axit như HCl, H₂SO₄, HF, Cl₂, NH₃, H₂S, SO₂…, đồng thời có thể loại bỏ bụi và một số khí dễ hòa tan trong nước.

Ưu điểm của tháp hấp thụ là:

• Hiệu suất xử lý cao
• Kết cấu đơn giản
• Chi phí vận hành thấp
• Dễ bảo trì
• Phù hợp với nhiều ngành công nghiệp

Tuy nhiên, để tháp hoạt động hiệu quả, việc tính toán đúng kích thước là yếu tố quyết định. Nếu đường kính tháp quá nhỏ, vận tốc khí sẽ quá lớn làm giảm hiệu suất hấp thụ. Ngược lại, nếu tháp quá lớn sẽ gây lãng phí chi phí đầu tư và diện tích lắp đặt.

Dưới đây là các thông số quan trọng nhất khi thiết kế tháp hấp thụ.

---

1. Tính đường kính tháp hấp thụ

Đường kính tháp quyết định điều gì?

Đường kính tháp quyết định vận tốc dòng khí đi lên bên trong tháp (gọi là vận tốc khí rỗng – Empty Tower Velocity).

Đây là thông số quan trọng nhất khi thiết kế tháp hấp thụ.

Nếu vận tốc khí quá cao:

• Thời gian tiếp xúc giữa khí và dung dịch hấp thụ quá ngắn.
• Hiệu suất hấp thụ giảm.
• Dễ cuốn nước lên bộ tách sương.
• Có nguy cơ xảy ra hiện tượng ngập đệm (Flooding).

Nếu vận tốc khí quá thấp:

• Tháp phải làm đường kính rất lớn.
• Chi phí chế tạo tăng.
• Tăng diện tích lắp đặt.
• Hiệu quả xử lý tăng không đáng kể.

---

Vận tốc khí khuyến nghị

Đối với tháp hấp thụ bằng nhựa PP, PPH, PE, FRP ( Composite), Thép SS400, Tôn mạ kẽm, Inox 201, 304, 316:

Vận tốc khí rỗng thường chọn:

1,0 – 2,5 m/s

Trong đó:

• 1,2 – 1,8 m/s: phù hợp cho hầu hết các hệ thống xử lý khí axit.
• 2,0 – 2,5 m/s: áp dụng khi cần giảm kích thước tháp nhưng vẫn đảm bảo hiệu quả.

---

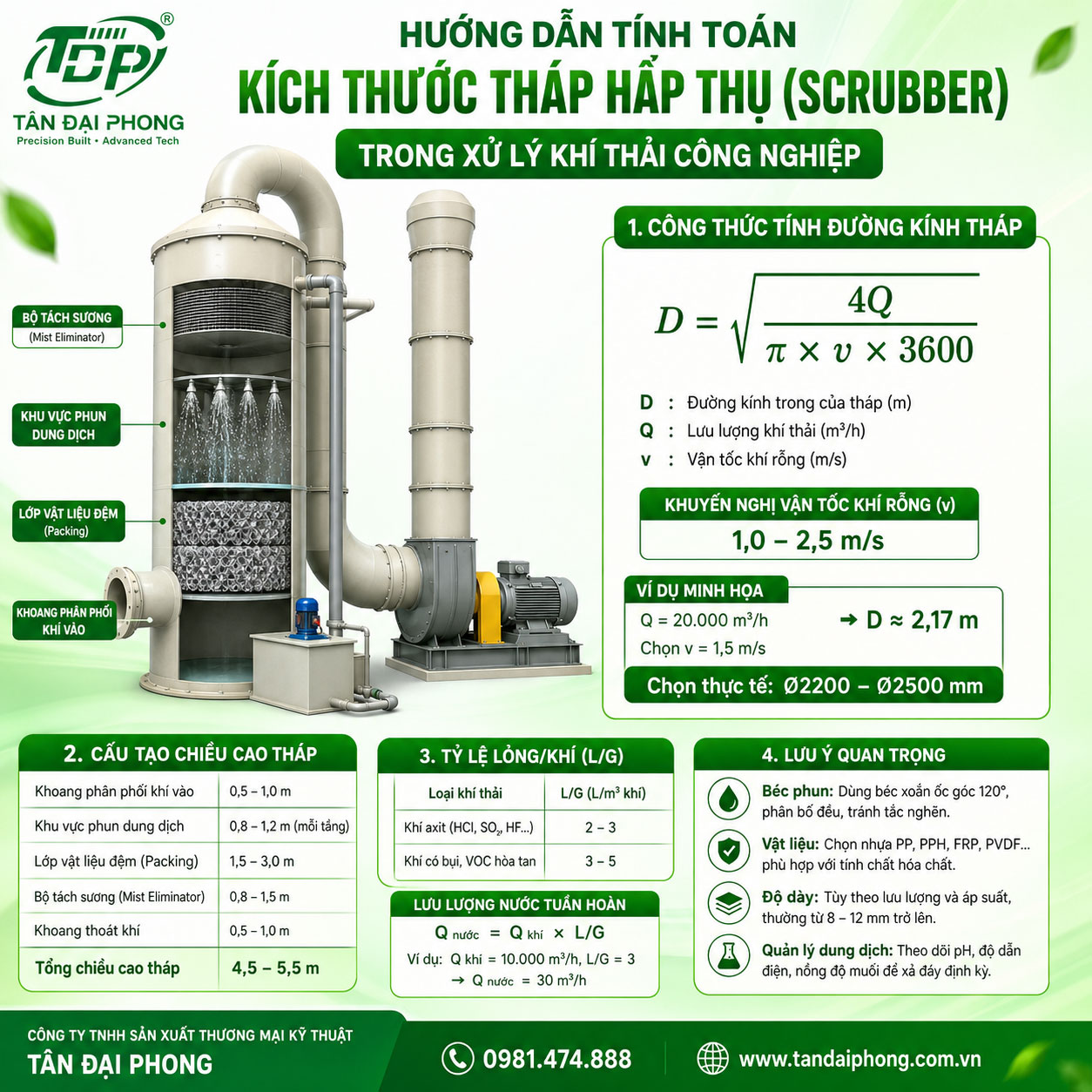

Công thức tính đường kính tháp

---

Ví dụ

Lưu lượng khí:

20.000 m³/h

Chọn vận tốc khí:

1,5 m/s

Kết quả tính toán:

D ≈ 2,17 m

Trong thực tế sẽ chọn:

• Ø2200 mm
• hoặc Ø2500 mm

để thuận tiện gia công và lắp đặt.

---

2. Tính chiều cao tháp hấp thụ

Chiều cao tháp quyết định thời gian tiếp xúc giữa khí thải và dung dịch hấp thụ.

Thời gian tiếp xúc càng dài thì quá trình truyền khối giữa khí và dung dịch càng hiệu quả.

Nếu chiều cao quá thấp:

• Khí chưa kịp phản ứng đã thoát ra ngoài.
• Hiệu suất xử lý giảm.

Nếu chiều cao quá lớn:

• Chi phí chế tạo tăng.
• Tăng tổn thất áp suất.
• Tăng công suất quạt.

Do đó cần lựa chọn chiều cao phù hợp.

---

Cấu tạo chiều cao của tháp

Một tháp hấp thụ hoàn chỉnh thường gồm các phần sau.

1. Khoang phân phối khí vào

Chiều cao:

0,5 – 1,0 m

Chức năng:

• Giúp khí phân bố đều trước khi đi qua lớp đệm.
• Hạn chế hiện tượng dòng khí tập trung một phía.

---

2. Khu vực phun dung dịch

Thông thường bố trí:

• 2 đến 3 tầng béc phun.

Khoảng cách giữa các tầng:

0,8 – 1,2 m

Dung dịch hấp thụ được phun đều lên toàn bộ lớp đệm.

---

3. Lớp vật liệu đệm (Packing)

Đây là bộ phận quan trọng nhất của tháp hấp thụ.

Vật liệu đệm có nhiệm vụ:

• Tăng diện tích tiếp xúc giữa khí và dung dịch.
• Tăng hiệu quả truyền khối.
• Nâng cao hiệu suất hấp thụ.

Chiều cao lớp đệm thường sử dụng:

• Khí axit thông thường:

1,5 – 2,0 m

Đối với khí có nồng độ cao:

2,5 – 3,0 m

hoặc lớn hơn tùy yêu cầu xử lý.

---

4. Bộ tách sương (Mist Eliminator)

Chiều cao:

0,8 – 1,5 m

Nhiệm vụ:

• Giữ lại các giọt nước bị dòng khí cuốn theo.
• Hạn chế thất thoát hóa chất.
• Bảo vệ quạt hút và đường ống.

Hiệu suất tách sương thường đạt:

≥99%

---

5. Khoang thoát khí

Chiều cao:

0,5 – 1,0 m

Giúp ổn định dòng khí trước khi đi vào quạt hoặc ống khói.

---

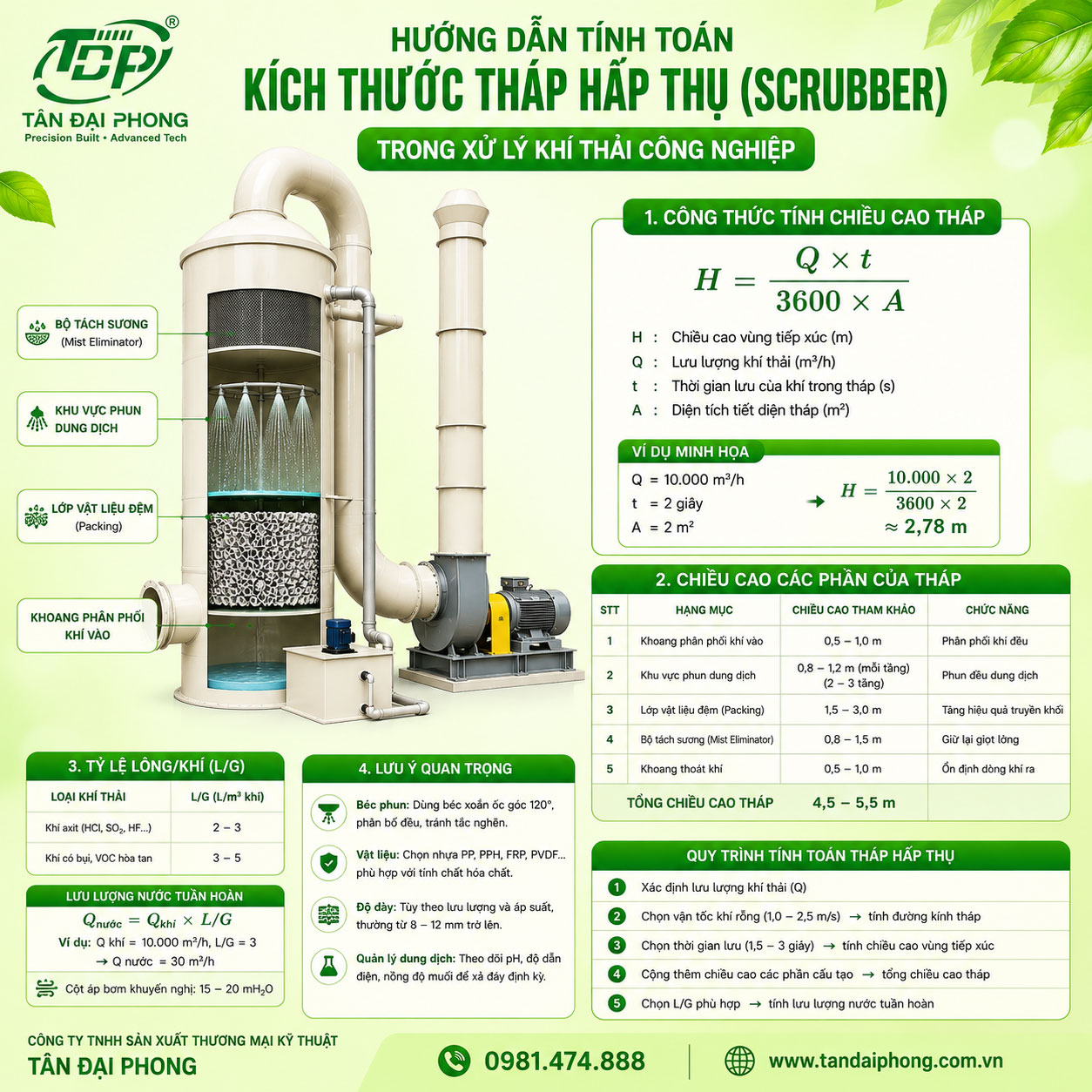

Công thức tính chiều cao vùng làm việc

---

Ví dụ

Lưu lượng khí:

10.000 m³/h

Thời gian lưu:

2 giây

Diện tích tiết diện:

2 m²

Kết quả:

H ≈ 2,78 m

Sau khi cộng thêm:

• Khoang khí vào
• Lớp đệm
• Khu vực phun
• Bộ tách sương
• Khoang thoát khí

Chiều cao toàn bộ tháp thường khoảng:

4,5 – 5,5 m

---

3. Tính lưu lượng nước tuần hoàn

Ngoài kích thước tháp, một thông số rất quan trọng là tỷ lệ lỏng/khí (L/G – Liquid to Gas Ratio).

Đây là tỷ lệ giữa lượng dung dịch hấp thụ được bơm tuần hoàn và lưu lượng khí cần xử lý.

L/G càng lớn:

• Hiệu quả hấp thụ càng cao.
• Nhưng tiêu hao điện và hóa chất cũng tăng.

---

Giá trị khuyến nghị

Xử lý khí axit

L/G:

2 – 3 lít/m³ khí

---

Xử lý khí chứa bụi hoặc VOC hòa tan

L/G:

3 – 5 lít/m³ khí

---

Công thức tính

Lưu lượng nước tuần hoàn:

Q nước = Q khí × L/G

Ví dụ

Lưu lượng khí:

10.000 m³/h

L/G:

3 L/m³

Suy ra:

Lưu lượng tuần hoàn:

30 m³/h

---

Chọn bơm tuần hoàn

Đối với các tháp hấp thụ thông dụng:

Cột áp bơm thường chọn:

15 – 20 mH₂O

Khi tính toán thực tế cần cộng thêm:

• Tổn thất đường ống
• Tổn thất qua van
• Tổn thất qua co, tê
• Áp suất yêu cầu của béc phun

để lựa chọn bơm phù hợp.

---

Những lưu ý quan trọng khi thiết kế tháp hấp thụ

1. Thiết kế hệ thống béc phun

Béc phun phải đảm bảo:

• Phân bố nước đều trên toàn bộ tiết diện lớp đệm.
• Không tạo vùng chết.
• Không để xuất hiện hiện tượng khô đệm.

Thông thường sử dụng:

Béc phun xoắn ốc (Spiral Nozzle)

Góc phun khoảng:

120°

---

2. Chiều dày thân tháp

Đối với tháp xử lý có lưu lượng trên:

30.000 m³/h

Nên sử dụng:

• Tấm nhựa PP dày từ 12 mm trở lên.
• Bổ sung các vòng tăng cứng để chống biến dạng do áp suất âm.

---

3. Lựa chọn vật liệu chống ăn mòn

Đối với khí thải chứa:

• Clo (Cl₂)
• Axit HCl
• HF
• Các môi trường có tính oxy hóa mạnh

Nên lựa chọn vật liệu phù hợp như:

• PP
• PPH
• FRP
• PVDF
• PTFE (cho các vị trí yêu cầu khả năng chống ăn mòn cao)

để đảm bảo tuổi thọ thiết bị.

---

4. Quản lý chất lượng dung dịch hấp thụ

Trong quá trình vận hành, lượng muối hòa tan trong bể tuần hoàn sẽ tăng dần, làm giảm khả năng hấp thụ khí.

Vì vậy, không nên chỉ theo dõi giá trị pH, mà cần kiểm tra thêm:

• Độ dẫn điện (EC)
• Tỷ trọng dung dịch
• Nồng độ muối hòa tan

để xác định thời điểm xả đáy và bổ sung nước hoặc hóa chất mới.

Thiết kế tháp hấp thụ khí thải (Wet Scrubber) không chỉ là tính toán đường kính và chiều cao thiết bị, mà là quá trình tối ưu đồng thời nhiều yếu tố như lưu lượng khí, vận tốc khí rỗng, chiều cao lớp đệm, thời gian tiếp xúc, tỷ lệ lỏng/khí (L/G) và lưu lượng nước tuần hoàn.

Một thiết kế hợp lý sẽ giúp hệ thống đạt hiệu suất xử lý cao, tiết kiệm năng lượng, giảm tiêu hao hóa chất, đồng thời kéo dài tuổi thọ thiết bị và đảm bảo vận hành ổn định trong thời gian dài.

Lưu ý: Trong thực tế, ngoài các công thức tính toán cơ bản, việc lựa chọn kích thước tháp còn phải xem xét thêm các yếu tố như loại chất ô nhiễm, nồng độ đầu vào, loại hóa chất hấp thụ, loại vật liệu đệm, tổn thất áp suất qua lớp đệm, hiệu suất yêu cầu và tiêu chuẩn khí thải cần đạt. Đây là những thông số quan trọng để thiết kế một hệ thống tháp hấp thụ đạt hiệu quả tối ưu.

Catalogue Tháp Hấp Thụ Bằng Nhựa PP:

THÁP HÂP THỤ		QUẠT LY TÂM COMPOSITE ( FRP) TƯƠNG ỨNG				BƠM	THÔNG SỐ XỬ LÝ KHÍ THẢI
Đường Kính Tháp (mm)	Lưu Lượng Xử Lý Khí Thải (m3/h)	Model	Lưu Lượng (m3/h)	Cột Áp (Pa)	Công Suất (Kw)	Loại Bơm Trục Đứng  Bằng Nhựa PP (Kw)	Loại Khí Xử Lý	Hiệu suất Sau Xử Lý	Nồng Độ NaOH Pha
650	1500	3.6A	1332-2634	393-247	1.1	1.1	HCL<1000mg/m3 H2S04<1000mg/m3 NH3<1000mg/m3 HCN<1000mg/m3 CrO3<1000mg/m3	HCL 95-99%H2SO4 92-98%NH3 90-95%HCN 90-95%CrO3 92-98%	2.60%
800	3000	4.5A	2856-5281	634-416	1.1	1.5
1000	5000	5A	3864-7728	790-502	2.2	1.5
1200	8000	6A	6677-13353	1139-724	4	1.5
1500	10000	6C	7367-14734	1389-881	5.5	2.2
1800	15000	8C	12224-22666	1209-887	7.5	3
2000	20000	8C	13643-25297	1507-1106	11	3
2500	2500	8C	17463-32380	2478-2490	22	4
3000	30000	12C	34218-41895	1097-869	18.5	7.5
3500	35000	12C	38556-53966	1395-1104	30	11
