Modun của bánh răng là gì?

Modun của bánh răng là gì?

Modun là thông số quan trọng bậc nhất của bánh răng và chúng được tiêu chuẩn hóa, Tất cả các thông số khác cua bánh răng đều tỷ lệ trực tiếp với mô đun.

Hệ bánh răng mô đun được dùng trong những nước theo hệ mét, đơn vị triều dài trong hệ mô đun theo là milimet, Modun là tỉ số của bước răng theo vòng chia trên π(pi) được tiêu chuẩn hóa và bằng:
m = t/π (mm)

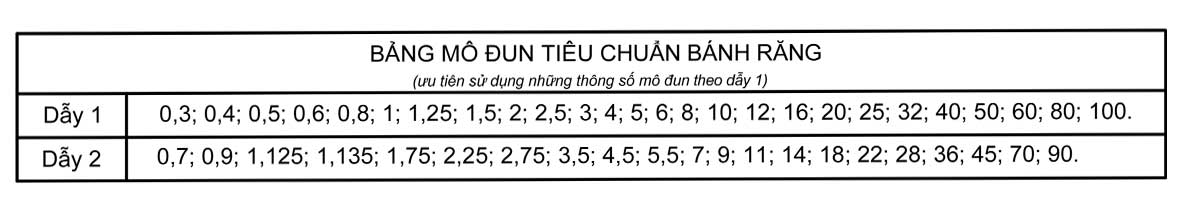

Dẫy mô đun tiêu chuẩn của bánh răng:
Dẫy 1, mm: 0,3; 0,4; 0,5; 0,6; 0,8; 1; 1,25; 1,5; 2; 2,5; 3; 4; 5; 6; 8; 10; 12; 16; 20; 25; 32; 40; 50; 60; 80; 100;
Dẫy 2, mm: 0,7; 0,9; 1,125; 1,135; 1,75; 2,25; 2,75; 3,5; 4,5; 5,5; 7; 9; 11; 14; 18; 22; 28; 36; 45; 70; 90;

Chúng ta ưu tiên sử dụng những thông số modun theo dẫy 1.

MODUN LÀ GÌ, DẪY THÔNG SỐ MUDUN TIÊU CHUẨN CỦA BÁNH RĂNG.
MODUN CỦA BÁNH RĂNG, DẪY THÔNG SỐ MUDUN TIÊU CHUẨN CỦA BÁNH RĂNG.

Các Thống số cơ bản của Modun của bánh răng:

MODUN LÀ GÌ, DẪY THÔNG SỐ MUDUN TIÊU CHUẨN CỦA BÁNH RĂNG.
MODUN CỦA BÁNH RĂNG THÔNG SỐ MUDUN TIÊU CHUẨN CỦA BÁNH RĂNG.
Đường kính đỉnh răng: Là đường tròn đi qua đỉnh răng có ký hiệu và công thức: d(a)=m(z+2)
Đường kính chân răng Là vòng tròn đi qua đáy răng ký hiệu và công thức: di=m(z−2.5)
Đường kính Vòng chia Vòng chia là đường tiếp xúc của 2 đường tròn của hai bánh tăng khi hai bánh răng ăn khớp với nhau
Công thức d=m.Z
Số răng Z Z=d/m
Số răng nhỏ nhất Z=17
Bước răng P Bước răng là độ dài cung giữa 2 Profin của 2 răng kề nhau trên vòng chia
Công thức tính t = m.π
Chiều cao răng h Chiều cao răng h là khoảng cách hướng tâm giữa vòng đỉnh và vòng đáy, có hai loại chiều cao là chiều cao đỉnh răng và chiều cao chân răng
Chiều cao đỉnh răng ha là khoảng cách hướng tâm giữa vòng đỉnh và vòng chia của răng, công thức ha=m
Chiều cao chân răng là khoảng cách hướng tâm giữa vòng chia và vòng đáy, công thức hf=1.25m
Chiều cao của răng h=ha+hf=2.25m
Độ dày của răng Độ dày của răng là độ dài cung tròn giữa 2 profin của một răng đo trên vòng tròn chia
Công thức st=P/2=m/2
Chiều rộng rãnh răng ut Chiều rộng rãnh răng là độ dài cung tròn trên vòng chia của một rãnh răng
Công thức ut=P/2=m/2
Trên đây là tổng hợp các thông số quan trọng nhất của bánh răng bao gồm module bánh răng là gì, các thành phần cấu tạo lên 1 bánh răng. Việc nắm rõ các thông số này sẽ giúp cho bạn áp dụng đúng trong quá trình làm việc tốt hơn.
