Mặt Bích Composite (FRP Flange) – Giải Pháp Kết Nối Chống Ăn Mòn Hiệu Quả:
Mặt bích composite (FRP Flange) đang trở thành lựa chọn hàng đầu trong các hệ thống đường ống công nghiệp nhờ khả năng chống ăn mòn, chịu hóa chất và độ bền cao. Sản phẩm được sản xuất theo yêu cầu bởi Công ty Tân Đại Phong với đa dạng kích thước và tiêu chuẩn.
1. Mặt Bích Composite (FRP Flange) là gì?
Mặt bích FRP (Fiberglass Reinforced Plastic) là loại bích được chế tạo từ nhựa gia cường sợi thủy tinh, thường sử dụng các loại nhựa như:
- Vinyl Ester (Swancor 901)
- Epoxy hoặc Polyester
Chúng được dùng để kết nối đường ống, van, thiết bị trong các hệ thống dẫn hóa chất, nước thải, khí,…
2. Bảng kích thước mặt bích theo DN – Φ – A:
Bảng quy đổi kích thước ống & bích FRP (Chuẩn JIS/ANSI đầy đủ):
| DN (mm) | A (JIS) | Inch | Φ ngoài ống (mm) | Φ trong tham khảo (mm) | Ghi chú |
|---|---|---|---|---|---|
| DN15 | 15A | 1/2″ | 21.3 | ~16 – 18 | Ống nhỏ |
| DN20 | 20A | 3/4″ | 26.7 | ~21 – 23 | |
| DN25 | 25A | 1″ | 33.4 | ~26 – 28 | |
| DN32 | 32A | 1 1/4″ | 42.2 | ~34 – 36 | |
| DN40 | 40A | 1 1/2″ | 48.3 | ~40 – 42 | |
| DN50 | 50A | 2″ | 60.3 | ~52 – 54 | |
| DN65 | 65A | 2 1/2″ | 76.1 | ~65 – 67 | |
| DN80 | 80A | 3″ | 88.9 | ~77 – 79 | |
| DN100 | 100A | 4″ | 114.3 | ~100 – 104 | |
| DN125 | 125A | 5″ | 139.8 | ~125 – 129 | |
| DN150 | 150A | 6″ | 168.3 | ~150 – 154 | |
| DN200 | 200A | 8″ | 219.1 | ~200 – 204 |
👉 Lưu ý:
- Kích thước có thể thay đổi theo tiêu chuẩn (JIS, ANSI, DIN)
- Công ty Tân Đại Phong nhận gia công theo yêu cầu riêng
3. Bảng giá mặt bích FRP tham khảo (JIS10K):
Dựa trên báo giá bạn cung cấp:
| Kích thước (A) | Đơn giá (VNĐ/cái) |
|---|---|
| 20A | 340.000 |
| 25A | 350.000 |
| 32A | 355.000 |
| 40A | 360.000 |
| 50A | 380.000 |
| 65A | 390.000 |
| 80A | 400.000 |
| 100A | 420.000 |
| 125A | 480.000 |
| 150A | 530.000 |
📌 Ghi chú:
- Giá chưa bao gồm VAT 8%
- Vật liệu: Vinyl Ester cao cấp
- Giá có thể thay đổi theo số lượng và yêu cầu kỹ thuật
4. Ưu điểm nổi bật của mặt bích FRP:
Mặt bích composite ngày càng được ưa chuộng nhờ những ưu điểm vượt trội:
🔹 Chống ăn mòn cực tốt
- Kháng axit, bazơ, hóa chất mạnh
- Không bị rỉ sét như thép
🔹 Trọng lượng nhẹ
- Nhẹ hơn kim loại 3–5 lần
- Dễ vận chuyển và lắp đặt
🔹 Độ bền cao
- Chịu áp lực tốt
- Không biến dạng trong môi trường khắc nghiệt
🔹 Cách điện – cách nhiệt
- An toàn cho hệ thống điện và hóa chất
🔹 Tuổi thọ dài
- Có thể sử dụng 10–20 năm tùy môi trường
5. Ứng dụng của mặt bích composite:
Mặt bích FRP được sử dụng rộng rãi trong nhiều ngành:
- Nhà máy xử lý nước thải
- Hệ thống hóa chất, axit
- Ngành xi mạ, luyện kim
- Nhà máy nhiệt điện, thủy điện
- Hệ thống HVAC, thông gió
- Công nghiệp dầu khí
6. Các loại mặt bích FRP phổ thông:

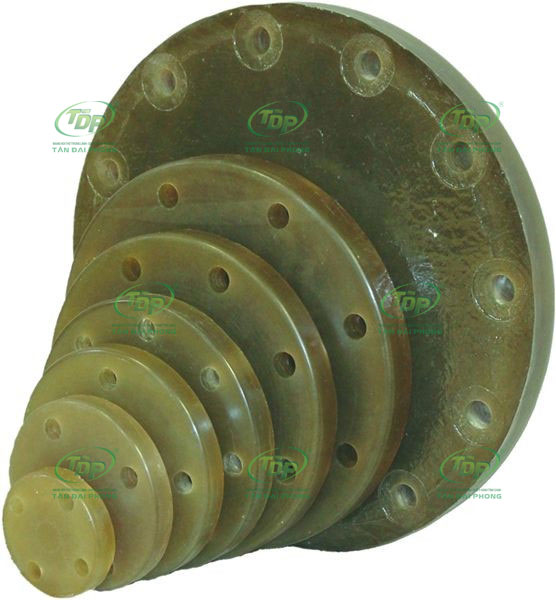

🔸 Bích mù composite Frp (Blind Flange)
- Dùng để bịt đầu ống
🔸 Bích rỗng (Slip-on Flange)
- Lắp trượt vào ống, dễ thi công
🔸 Bích ren (Threaded Flange)
- Kết nối bằng ren, không cần hàn
🔸 Bích cổ (Weld Neck Flange)
- Độ bền cao, chịu áp lực lớn
🔸 Bích lỏng (Lap Joint Flange)
- Linh hoạt trong lắp đặt
7. Gia công theo yêu cầu tại Tân Đại Phong:
Công ty Tân Đại Phong chuyên:
- Sản xuất mặt bích FRP theo mọi kích thước DN
- Thiết kế theo tiêu chuẩn JIS, ANSI, DIN
- Gia công theo bản vẽ kỹ thuật riêng
- Cung cấp số lượng lớn, giá cạnh tranh
