Máy Lọc Dầu Tĩnh Điện Công Nghiệp HCE-W1(C)

Trong các ngành nhiệt luyện thép, tôi dầu, sản xuất bu lông, ốc vít, lò luyện, đúc kim loại, dập nóng, gia công cơ khí và chế biến thực phẩm, lượng khói dầu, sương dầu và hơi dầu phát sinh trong quá trình sản xuất luôn là nguồn ô nhiễm nghiêm trọng.

Nếu không được xử lý triệt để, các hạt dầu siêu mịn sẽ phát tán khắp nhà xưởng, bám lên thiết bị, hệ thống điện, tường, trần nhà và ảnh hưởng trực tiếp đến sức khỏe người lao động.

Bộ tách sương dầu tĩnh điện HCE-W1(C) là giải pháp xử lý hiện đại ứng dụng công nghệ lọc tĩnh điện cao áp (Electrostatic Precipitator – ESP) giúp thu giữ các hạt dầu có kích thước siêu nhỏ với hiệu suất xử lý đạt trên 99,99%, đáp ứng yêu cầu của các nhà máy sản xuất hiện đại.

Khói dầu công nghiệp phát sinh từ đâu?

Khói dầu thường xuất hiện trong các quá trình:

• Tôi dầu thép.
• Tôi khuôn.
• Nhiệt luyện kim loại.
• Dập nóng.
• Gia công CNC sử dụng dầu cắt gọt.
• Gia công bánh răng.
• Sản xuất bu lông.
• Sản xuất ốc vít.
• Sản xuất vòng bi.
• Đúc nhôm.
• Chiên rán thực phẩm công nghiệp.
• Công nghiệp nặng.

Ở nhiệt độ cao, dầu bị hóa hơi và tạo thành các hạt Oil Mist, Oil Smoke và Oil Vapor có kích thước rất nhỏ, dễ phát tán trong không khí và khó xử lý bằng các phương pháp lọc thông thường.

Nguyên lý hoạt động của Bộ Tách Sương Dầu Tĩnh Điện HCE-W1(C)

Theo tài liệu kỹ thuật, thiết bị hoạt động theo nguyên lý điện trường tĩnh điện nhiều cấp.

Khí thải chứa khói dầu, sương dầu và hơi dầu được quạt hút đưa vào thiết bị.

Không khí lần lượt đi qua các bộ phận:

1. Tấm hướng dòng khí

Có nhiệm vụ:

• Ổn định dòng khí.
• Phân bố lưu lượng đồng đều.
• Tăng hiệu quả xử lý phía sau.

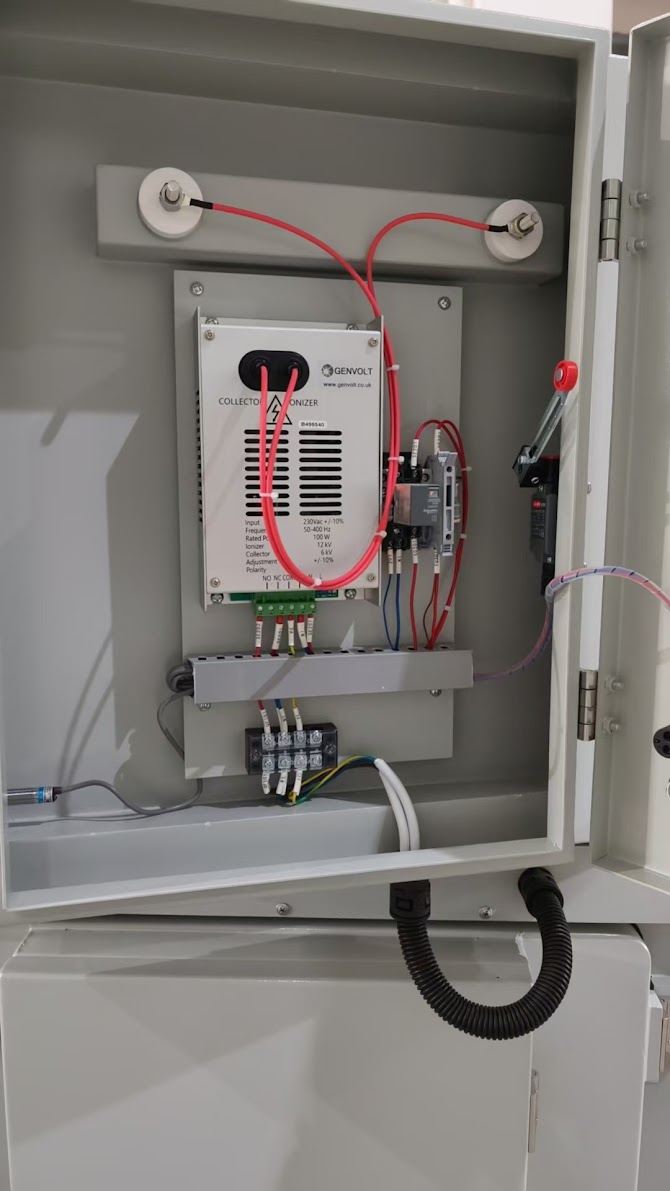

2. Bộ ion hóa tĩnh điện cao áp

Đây là trái tim của hệ thống.

Nguồn điện cao áp tạo điện trường mạnh làm:

• Ion hóa các hạt dầu.
• Tích điện âm cho các hạt khói dầu.
• Chuẩn bị cho quá trình thu hồi.

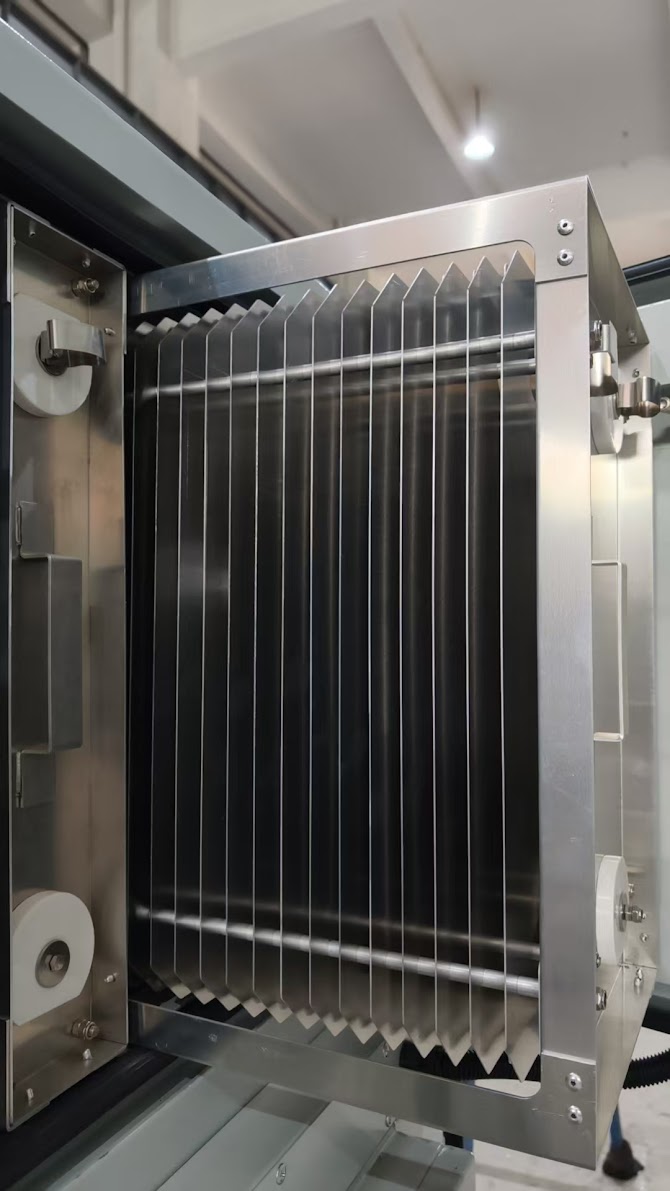

3. Tấm thu điện tích

Sau khi mang điện tích, các hạt dầu sẽ bị hút về các bản cực thu dầu.

Các hạt dầu kết dính với nhau tạo thành giọt lớn rồi chảy xuống khay chứa dầu phía dưới.

Nhờ đó:

• Thu hồi dầu hiệu quả.
• Giảm lượng dầu thất thoát.
• Hạn chế ô nhiễm môi trường.

4. Tấm lọc hiệu suất cao (Tùy chọn)

Đối với các yêu cầu nghiêm ngặt về chất lượng không khí, hệ thống có thể bổ sung thêm tầng lọc cuối để loại bỏ hoàn toàn lượng bụi và hơi dầu còn sót lại trước khi xả ra môi trường.

Cấu tạo Bộ Tách Sương Dầu Tĩnh Điện HCE-W1(C)

Theo cấu tạo thực tế của thiết bị, hệ thống gồm 05 khoang xử lý:

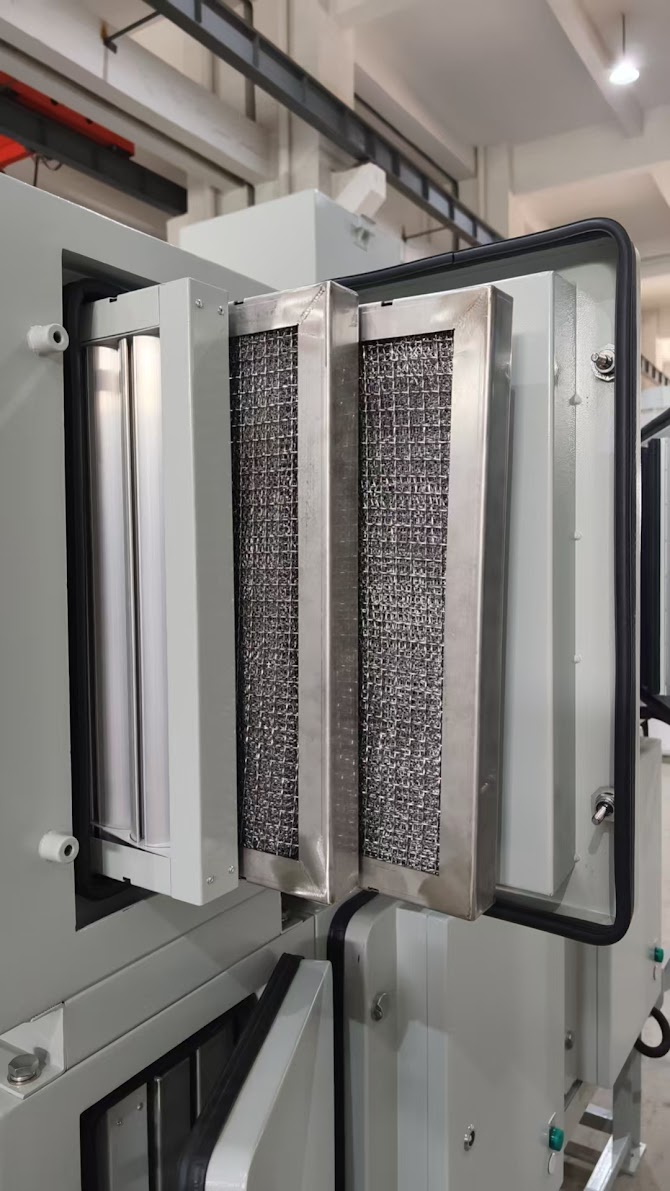

Khoang số 1 – Bộ lọc sơ cấp

Bao gồm:

• 01 lớp lọc cánh bướm.
• 02 lớp lọc lưới inox dạng bùi nhùi.

Chức năng:

• Giữ bụi lớn.
• Giữ giọt dầu kích thước lớn.
• Bảo vệ hệ thống điện cực phía sau.

Các tấm lưới inox có thể tháo rời để vệ sinh và tái sử dụng nhiều lần.

Bộ Tách Sương Dầu Tĩnh Điện, Bộ Lọc Dầu Tĩnh Điện

Bộ Tách Sương Dầu Tĩnh Điện, Bộ Lọc Dầu Tĩnh Điện

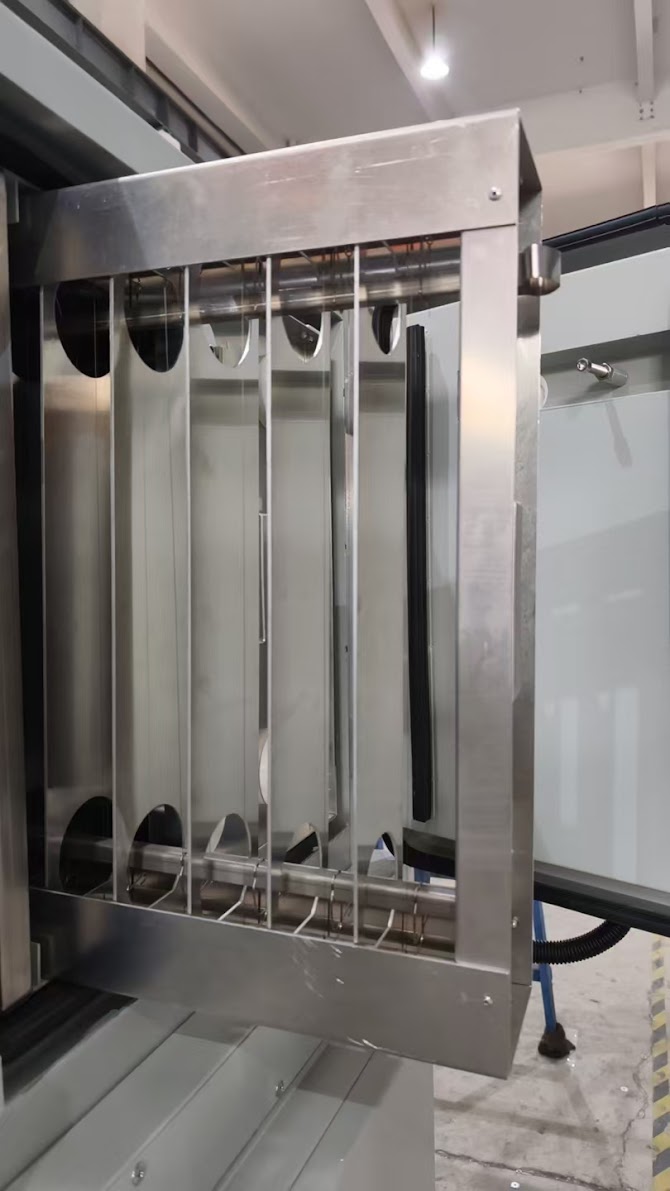

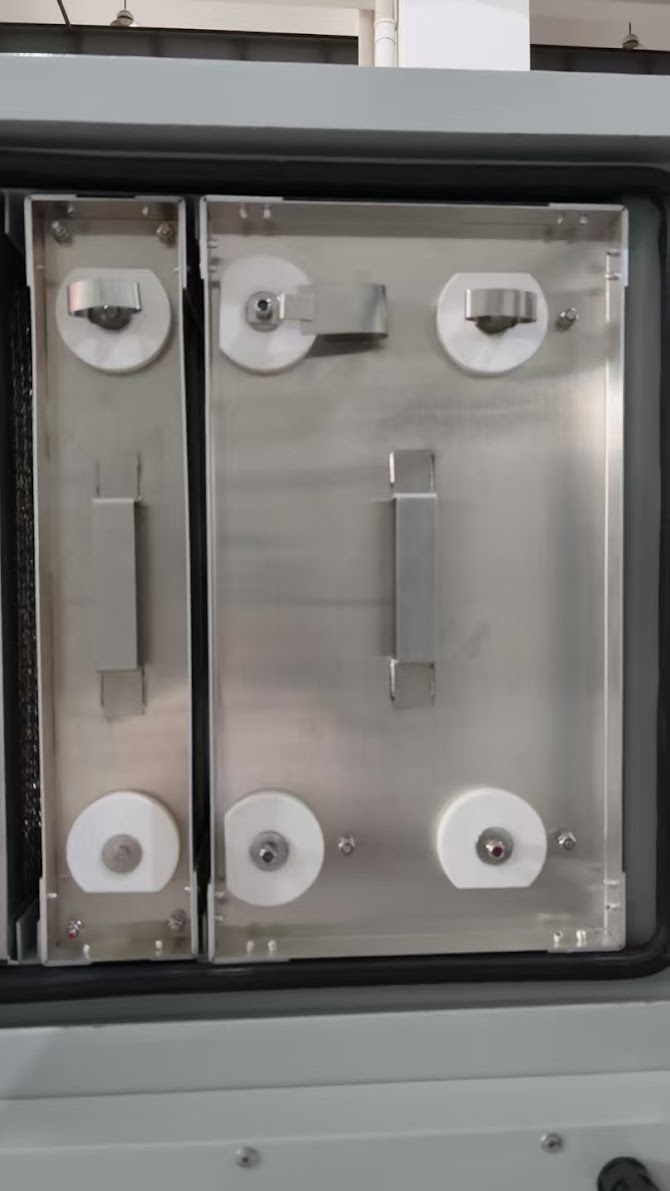

Khoang số 2, 3, 4 và 5 – Bộ lọc tĩnh điện cao áp

Mỗi module đều gồm:

• Tấm ion hóa (điện cực phát ion).
• Tấm thu điện tích.
• Hệ thống cách điện.
• Khung đỡ inox.

Đây là nơi diễn ra quá trình:

• Ion hóa.
• Tích điện.
• Thu giữ dầu.
• Tách dầu khỏi dòng khí.

Thiết kế dạng module giúp việc tháo lắp, vệ sinh và bảo trì trở nên nhanh chóng.

Bộ Tách Sương Dầu Tĩnh Điện, Bộ Lọc Dầu Tĩnh Điện

Bộ Tách Sương Dầu Tĩnh Điện, Bộ Lọc Dầu Tĩnh Điện

Bộ Tách Sương Dầu Tĩnh Điện, Bộ Lọc Dầu Tĩnh Điện

Ưu điểm nổi bật của Bộ Lọc Dầu Tĩnh Điện HCE-W1(C)

• Hiệu suất xử lý khói dầu đạt trên 99,99%.
• Xử lý hiệu quả khói dầu, sương dầu và hơi dầu.
• Công nghệ điện trường cao áp tiên tiến.
• Lực cản gió nhỏ, tiết kiệm điện năng.
• Không cần thay lõi lọc thường xuyên.
• Các module có thể tháo rời để vệ sinh.
• Chi phí bảo trì thấp.
• Hoạt động ổn định 24/7.
• Thiết kế dạng module dễ mở rộng công suất.
• Tuổi thọ thiết bị cao.
• Phù hợp môi trường công nghiệp nặng.

Bộ Tách Sương Dầu Tĩnh Điện, Bộ Lọc Dầu Tĩnh Điện

So sánh công nghệ tĩnh điện với công nghệ lọc cơ học

So sánh thiết bị tích hợp HCE-W1(C) với hệ thống đơn lẻ

So với các thiết bị xử lý truyền thống, HCE-W1(C) mang lại nhiều lợi ích:

• Tích hợp nhiều công đoạn trong cùng một thiết bị.
• Hiệu quả xử lý đồng đều hơn.
• Tiết kiệm diện tích lắp đặt.
• Lắp đặt nhanh.
• Vận hành đơn giản.
• Giảm nhân công bảo trì.
• Tuổi thọ cao.
• Chi phí đầu tư và vận hành tối ưu.

Bộ Tách Sương Dầu Tĩnh Điện, Bộ Lọc Dầu Tĩnh Điện

Ứng dụng của Bộ Lọc Dầu Tĩnh Điện HCE-W1(C)

Thiết bị được ứng dụng rộng rãi trong:

• Nhà máy nhiệt luyện thép.
• Lò tôi dầu.
• Lò ram.
• Lò xử lý nhiệt.
• Nhà máy sản xuất bu lông.
• Nhà máy sản xuất đai ốc.
• Nhà máy sản xuất vít tự khoan.
• Nhà máy bánh răng.
• Nhà máy vòng bi.
• Nhà máy ô tô.
• Nhà máy xe máy.
• Xưởng cơ khí chính xác.
• Dây chuyền CNC.
• Nhà máy đúc kim loại.
• Dây chuyền chiên thực phẩm công nghiệp.
• Nhà máy sản xuất linh kiện điện tử.
• Công nghiệp nặng phát sinh khói dầu và hơi dầu.

Bộ Tách Sương Dầu Tĩnh Điện, Bộ Lọc Dầu Tĩnh Điện

Bảng thông số kỹ thuật Máy Lọc Dầu Tĩnh Điện Công Nghiệp

Bảng kích thước thiết bị Máy Lọc Dầu Tĩnh Điện Công Nghiệp

Lưu ý: Lưu lượng, công suất và kích thước có thể thay đổi theo yêu cầu thiết kế thực tế. Thiết bị được chế tạo bằng thép sơn tĩnh điện hoặc inox 304 (tùy chọn), phù hợp lắp đặt trong nhà hoặc ngoài trời có mái che. Cấu trúc module giúp việc vệ sinh và bảo dưỡng trở nên đơn giản.

Tân Đại Phong – Đơn vị tư vấn, thiết kế và lắp đặt máy lọc dầu tĩnh điện công nghiệp

Công ty TNHH Sản Xuất Thương Mại Kỹ Thuật Tân Đại Phong chuyên tư vấn, thiết kế, sản xuất và lắp đặt Bộ Lọc Dầu Tĩnh Điện HCE-W1(C) cho các nhà máy cơ khí, nhiệt luyện và công nghiệp nặng trên toàn quốc.

Với đội ngũ kỹ sư giàu kinh nghiệm cùng hệ thống 03 nhà máy tại Hà Nội, Nam Định và Bình Dương, Tân Đại Phong cung cấp giải pháp xử lý khói dầu, sương dầu và hơi dầu đồng bộ từ khảo sát, thiết kế, chế tạo đến lắp đặt và bảo trì, đáp ứng yêu cầu vận hành ổn định, hiệu quả và tiết kiệm chi phí cho doanh nghiệp.
